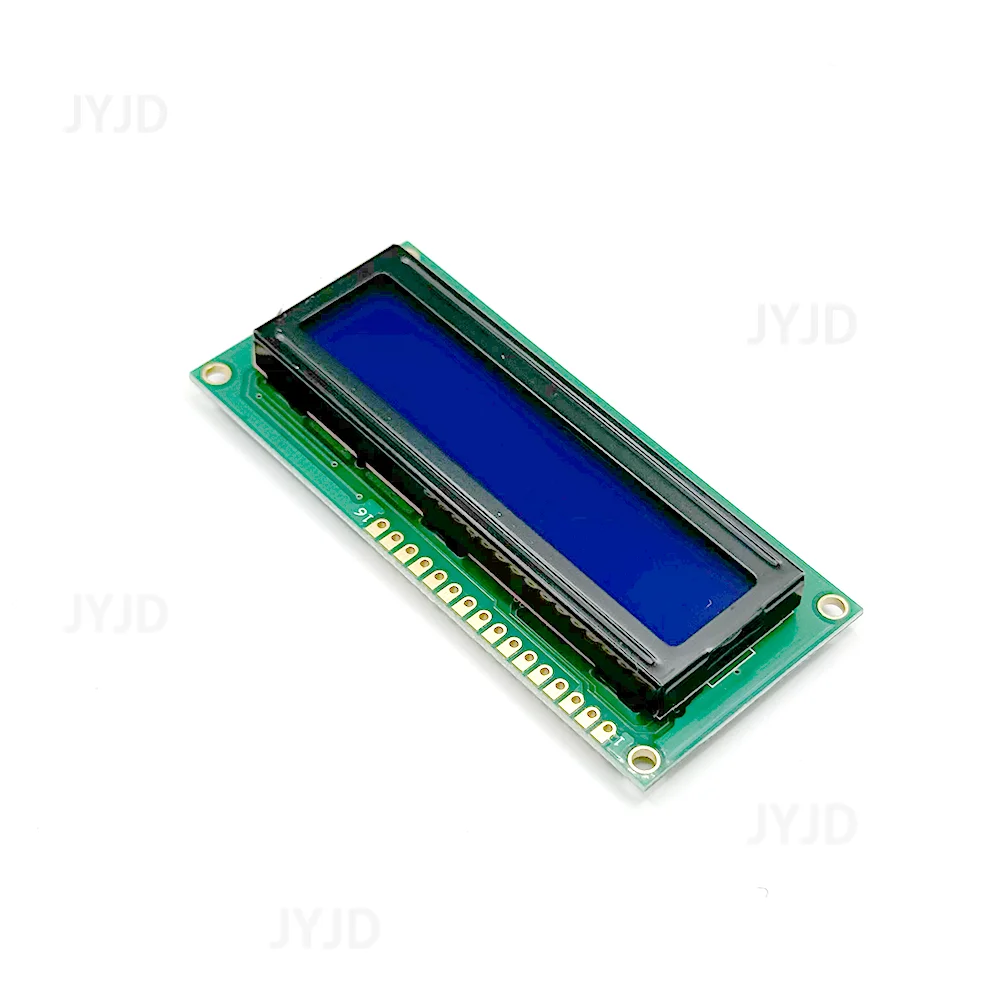

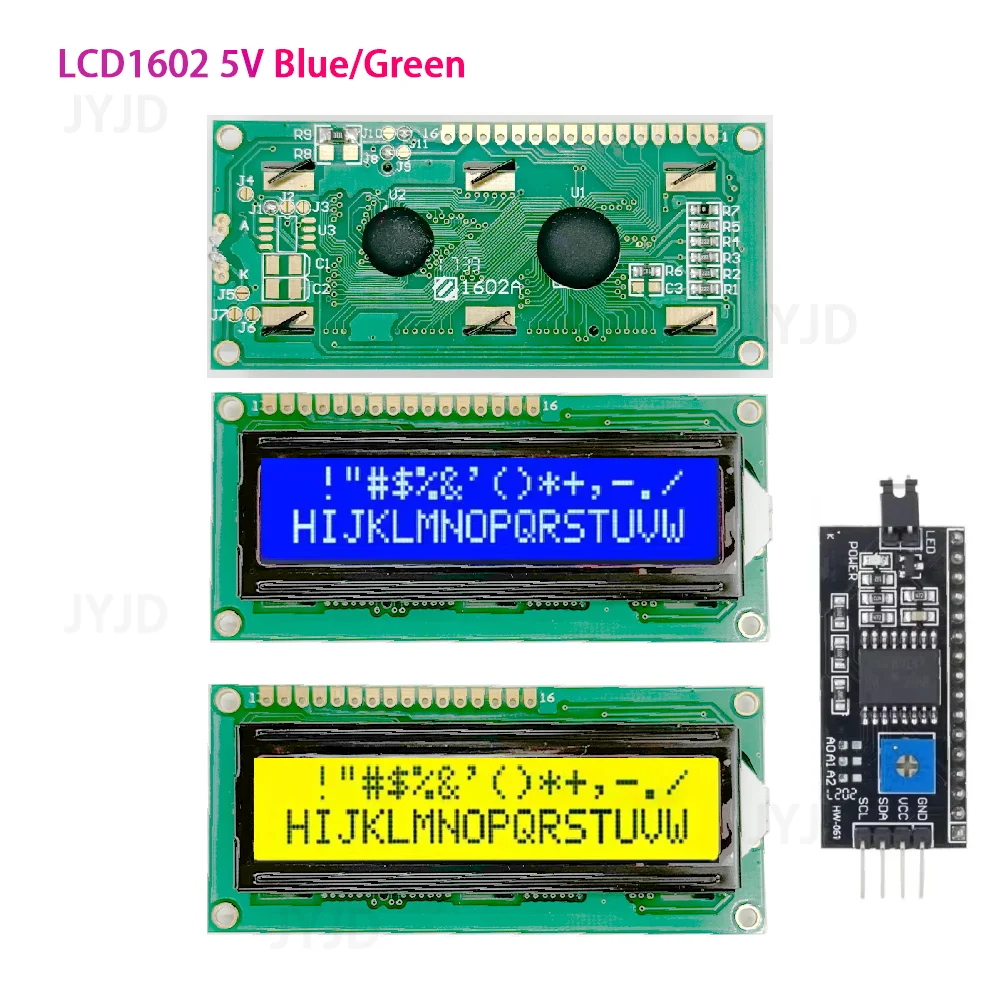

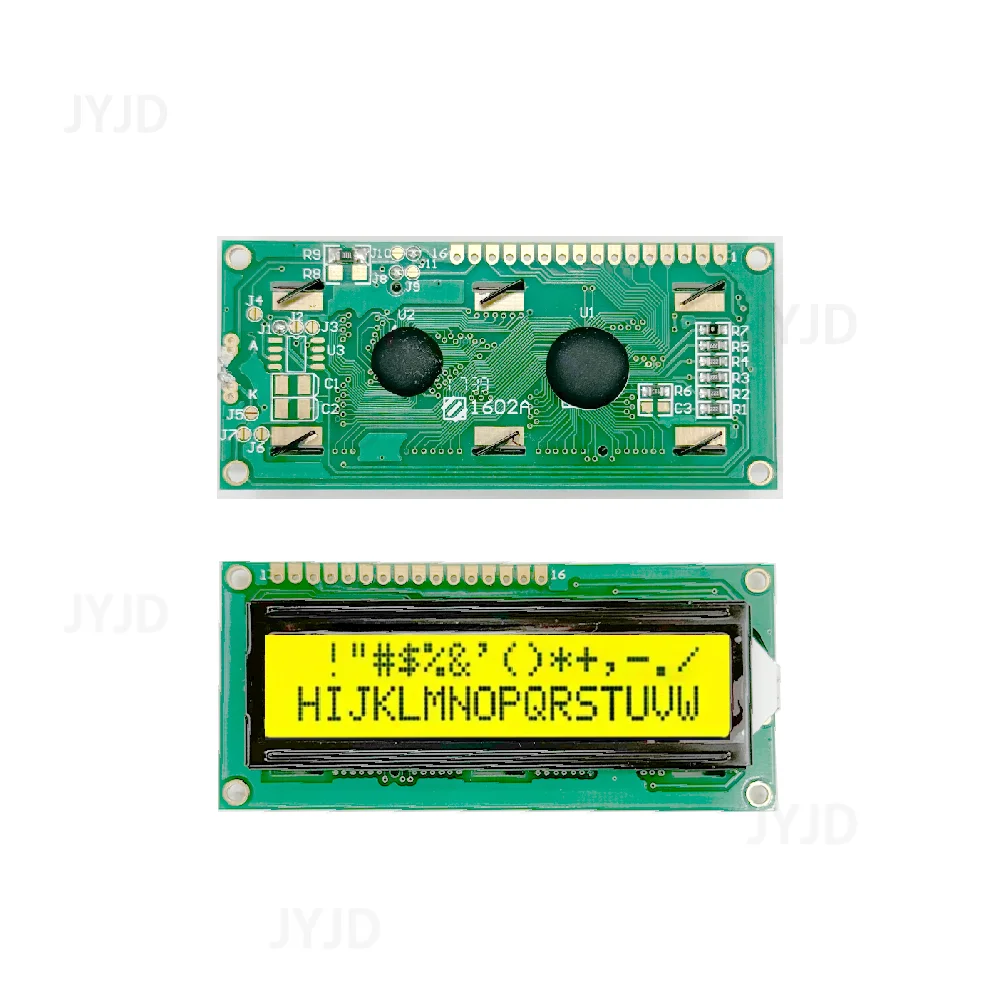

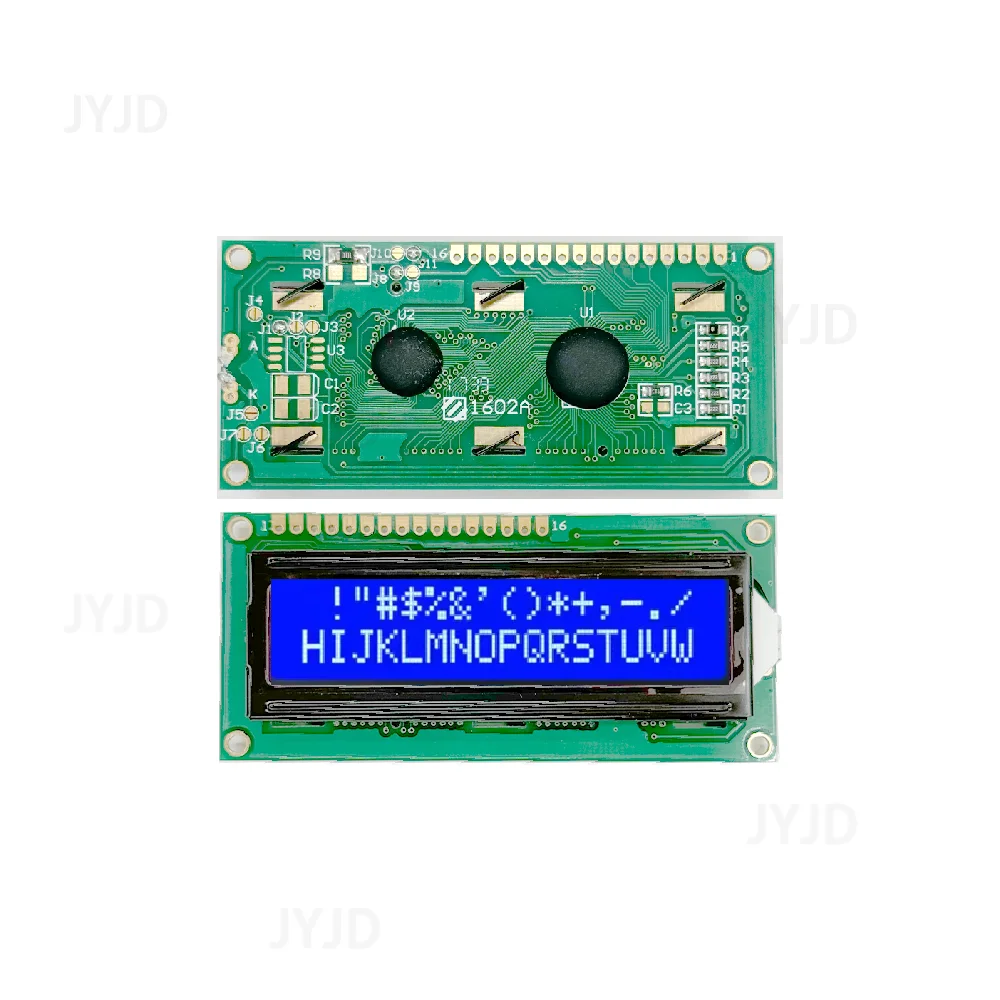

Стандартный модуль символов 16×2 LCD (с подсветкой/синий экран)
1602 с использованием стандартного 16-контактного интерфейса, в том числе:
1 фут: Заземление ВСС
2 фута: VDD положительной мощности 5 В
Контакт 3: конец регулировки контрастности ЖК-дисплея V0 подключен к положительному источнику питания Контрастность самое слабое заземленное питание, самая высокая контрастность, слишком высокая контрастность приведет к «ореолам», С помощью потенциометра 10K для регулировки контрастности
4-контактный: регистр RS выберите регистр данных, выберите, высокий и низкий, выберите регистр инструкций.
Контакт 5: R / W для сигнальной линии чтения и записи, высокая операция чтения, операция записи низкая. Когда RS и RW могут писать низкую инструкцию или отображать адрес, когда RS высокий, когда низкий RW может читать сигнал занятости, когда RS высокий, RW может записывать низкие данные.
: E конец первых 6 футов, чтобы включить конец, когда E duanjou high jump идет низко, ЖК-модуль выполняет команду.
От 7 до 14 футов: D0 ~ D7 8-битная двунаправленная линия данных.
15 футов: источник питания подсветки положительный
16 футов: отрицательное питание с подсветкой
1602 ЖК-модуль в памяти символов (CGROM), был сохранен в графике символов точечной матрицы, как показано в таблице 1, эти символы: арабские цифры, чехол букв алфавита, обычно используемых символов и японской Каны каждый символ имеет фиксированный код, Например, код заглавных букв «A»-01000001B (41H), отображается адрес модуля отображения 41H точечная матричная символьная графика, мы сможем увидеть букву «A».”
ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ

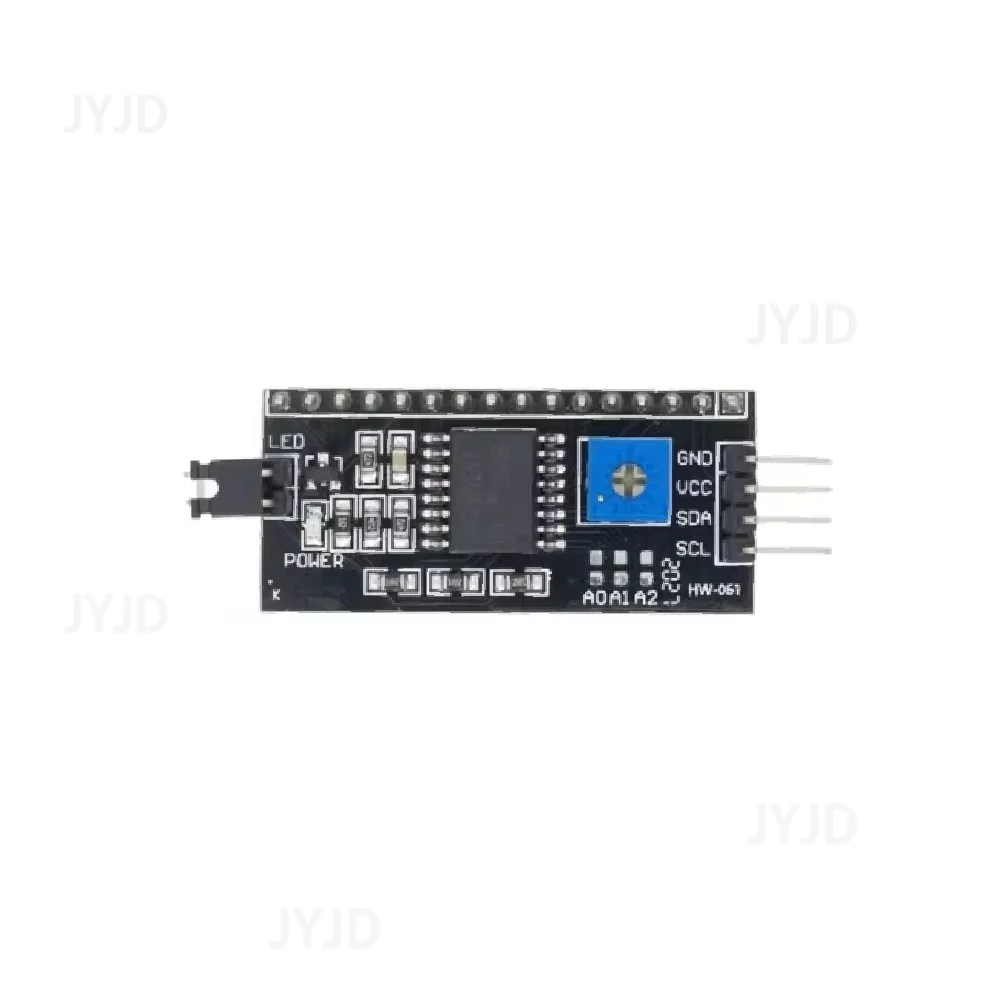

Модуль LCD1602 синий зеленый экран для Arduino LCD1602A ЖК-символ UNO R3 Mega2560 дисплей PCF8574T интерфейс IIC I2C
