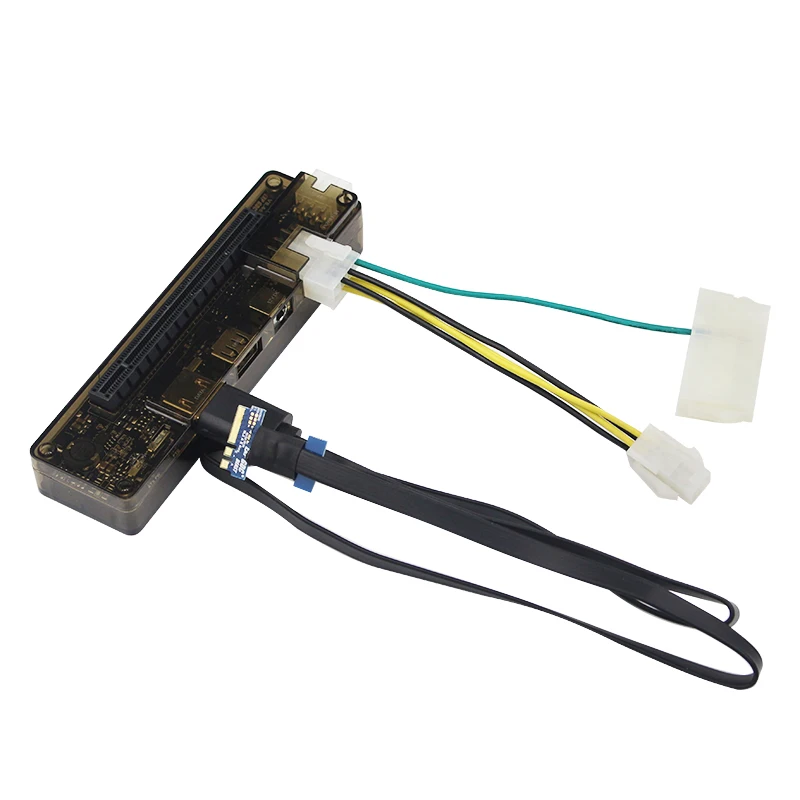

EXP GDC Внешняя док-станция для видеокарты ноутбука Адаптер для видеокарты Mini PCI-E NGFF M.2 A E Key Интерфейс Expresscard

Док-станция EXP GDC GPU для ноутбука, ноутбука, адаптер внешней графической видеокарты, дополнительный мини-PCI-e/Expresscard/M.2 A E Key/интерфейс M.2 Mkey
Введение
EXP GDC — это внешний графический адаптер для ноутбука.Он может помочь вам для использования внешней независимой высокопроизводительной графики, может использоваться для доступа к оборудованию интерфейсом PCI-E, используемым для повышения производительности ноутбука, так, что вы можете играть, огромными играми по запросу высокопроизводительной графикой.
Обратите внимание, что не поддержку всех ноутбуков для подключения внешней видеокарты.Вы можете прочитать список поддержки в подробном описании, если вы не убежище, чи поддержание вашего ноутбука.Или вы можете отправить сообщение о этом.

Примечание: EXP GDC — это оборудование для внешнего видеоадаптера NOTEBOOK, не включает видеокарту.
1.Док-станция EXP GDC V8.5C
Спецификации:
1.Интерфейс поддержки: PCI-E X16
2.Интерфейс ввода: ключ Mini PCI-E/NGFF M.2 A/Expresscard
3.Расширенная поддержка: PCI-E X16 DMI 5 GT/s
4.Мощность: Макс.220 Вт (8-контактный интерфейс)/макс.150 Вт (интерфейс постоянного тока)
5.USB: 1,0/1,1/2,0
6.Совместимая система: Windows XP/7/10, Linux

Особенности:
1.EXP GDC Внешняя независимая док-станция для видеокарты ноутбука с линией передачи данных экспресс-карты и 6-контактным/8-контактным кабелем питания.
2.Двойной TD-совместимый переключатель (разрешение аппаратного конфликтов).
3.Высококачественный импортный электронный компонент, многоступенчатая схема защиты от помех и изоляции.
4.Мультимощное автоматическое переключение (поддержка плавного пуска).
5.Усовершенствованная линия передачи данных MINI PCI-E с 26-контактным интерфейсом, поддерживает интерфейс экспресс-карты типа 54 и 34.
6.С 6-контактным интерфейсом для подключения питания видеокарты; 8-контактный интерфейс для подключения источника питания EXP GDC.
7.Использование для инженерных измерений, сбор данных, отладки сервера, обчисления графических процессоров и других промышленных применений, все еще все используется для доступа к видеокарте для игры в гру.

О Мощности:
1.Прочный рекомендуем использование 8-контактного интерфейсного порта питания на EXP GDC.Вы должны использовать мощность ATX.Сила необходимую достаточно для использования внешней видеокарты.Метод подключения есть в описании и пользователя.

2.EXP GDC имеет порт постоянного тока (внутренний диаметр 2,5 мм, внешний диаметр 5,5 мм), необходимое напряжение 12 В и ток должна быть под 12,5 А. Если мощность ограничено 150 Вт.Если вы используете внешнюю видеокарту, вы использую более 150 Вт, вы не использовать эту порта постоянного тока.

3.Пожалуйста, проверьте и подключите источник питания осторожно, чтобы предотвратить повреждение оборудования, согласованное неправильное соединение или короткое замыкание.
Не приходит для этого, прежде чем уверены подключается.

О экране:
Когда вы используете EXP GDC, а не для всех ноутбуков поддерживает использование внутреннего экрана для отображения.
Если вы используете внутренний экран ноутбука для отображения, пожалуйста, уберите его имеет графику Intel (R) HD и подключенную над GTS450 и графику NVIDIA.В противном случае вы нужна внешний монитор.
Обычно используется внутренний экран ноутбука причиняет больше потери внешней видеокарты.И могу рекомендуется использовать внешний экран для отображения.

Примечание:
EXP GDC V8.5C не поддерживает эту модель ноутбуков, пожалуйста, не заказывайте, если вы используете эти ноутбуки:
Asus(N55SF, N75SL , ASUS A53XI24 1SV-SL, K43SD, A73S, K53SD, X8dij, A43s, N55SL, K45dr)
LenovoE530, L430, E43, U410, E49, K49, G50-75M,B5400
HPH533OM, 6910, 5310M
Haseeui45, EVI4
HaierT68
Acer4739z , Acer E1-451G
Samsung450R , 270e5k , np450r5j-x05cn
Dell5437 , N55SL

Примечание: Эти модели ноутбука – известная модель, которую не подходит.УПРАВЛЯЕТ, который не означает ноутбук, другой, чем этот список работы.Вы все еще нужно учиться, если ваш ноутбук подходит для использования адаптера EXP GDC для подключения внешнего графического автомобиля.

Поддержанные ноутбуки (известные) :
Для Lenovo: W530/T520/W520/X220/G420/E420/TZ510/T420/Y460/Y560/T410/E420/X201/T400/T510/X201T/X200/W500/T480/T/X61/T61/T60/T420/T420/T420/T520/T520/Y/Y480/Y580/Y580/Y580/Y5
ForDell: E6520Vostro/3450/XPS15/L502Studio/1557/E6220/M4500/E6420/E4300Studio/1557XPS 1645E4310M4600Insp.1545XPS/1340E4300 XPS 1640 E6500Insp 1420XPS 1340Vostro 1500 1440Vostro v130XPS M1530M1330Studio 1520Vostro 1310E15051545E6520E6520E 6220E 5410E 4310E641014РМ12104600MD630E64206320N4120N50103421N3010772014Р4728152014rd658N411014RD658inspiron15-3521e632074205537xps164515р7520767015R4526 5547773014R 5420M6600752055374050vostro3300n3420L702X3542155815 75484z-5423 E6230
Для SonyZ21VPC-Z11, VPC-Z13, VPC-Z12, VGN-FW45Z46GD, VGN-NS110eEA27ECVPCCA36ECEA47ECCB36ECNw35eEA200CS138Vgn-nw71fbSVT11138CCS, vpcs128ec, FW17Z45vpcea25fgvpcea18ec, VPCEB26FXVPCZ138Sve128Sve12
ForHP: 4530s/2560P/8460P/4330s/2540P/8440P/DV4-2000/2530P/2740P/6930P/6930P/2730P/HDX9000/ Pavilion DV4/DV9690en/CQ60/DV7126/7CLHDX18TTX22510PDV7-3020ED2000dv2416US6910PNC640021334530sHp8440p14 бета G42DV51220TXN51108570PCQ35-219TXDV2804TXCQ45CQ40CQ42 285TX8560P2730p4321sDV7HP44318470P2570Penvy17j120usHP6450BHP 8470Pcq15-102tx/2570P/8460P
Для Fujitsu: AH531/T731/S6420/T901/T5010/U9200/AH56/Gnh532
ForAcer: 5755G/3820TG/5920G/5620Z/5742G/6930/5620/1810TZ/5720G/1410 Ferrari One/4752G/4750G/E1-471G/5750G/5951G/E1-571G/V3-571G/V5-472G/4315/V5-471G/V3-772G/4738G/E5-511G
Для MSI:
CX623/CR720/A6200-021US/CR630/M610/GX640/GE60
Для Toshiba:
R840/A665/L305-S5921/L300/A505-6965/L300/L305-S5921/M332/M780/L700/L650-02B/L800
Для Clevo: M860T/UM570RU
Для сегенератора: NP2096/NP8662/NP5793
Для NECVersa: E6500
ДляAsus: F8SA/X42JR/X59SL/1015SJ/M43NX52CEM/M60J/Y581/CX81/x55v/X450VB/X450JS/N61JV/x402ca/U24E/r400/P53SJ/n53SJ4G/N75s/N61JQ/N53/N53/N53/N53/K53C/K53SV/K53SV/K53C/K53SV/K53SV/K53SV/K53SV/K53SJA/K53SW/K53C/K53SW/K53C/K53SW/K53C/K53CJA/K53SJA/K53SJA/K53SJA/K53SJA/K53SJA/K53SB/KF/K53SB/K52/K58/K58/K53SJA/K53SJA/K53CJA/K58/
Для LG: P300
Для Samsung:
R780/NP300E4A/NP270E5J-K01CN/r428/rv420
Для HASEEA460-I7/K590C/A560P/K580P/A430/K470p/460P/A550/k602c/K590S/K500DE400/K500C-i7/D1/k660E/A460p-i7/K480N
Для Tsinghua: u49fK41H/A14RM0C
Для голубого неба: p170em
Для Haier: 7г-2Х5П
Для Gigabyte: p15f V2
Для Фанчжи: Берея600

Примечание: ноутбуки в этом списке были использованы успельно на всем покупателям.Некоторые ноутбуки можно использовать просто по ссылке к руководству пользователя.Некоторые ноутбуки требовают особые настройки или программное обеспечение для установки.Если вы знакомым с компьютерной фурнитурой, он будет легче, чтобы использовать этот продукт.

1.Обычно ноутбуки с правильным интерфейсом может работать с нашими продуктами, но некоторые ноутбуки могут работать с этим, потому что разные дизайны или конфигурации (пропуск как белый список или ограничение BIOS, даже количество интерфейсов).Не всей модели ноутбука для использования этого товара.Вы должны учиться его полностью перед покупкой.
2.Некоторые ноутбуки имеет 2, обоих интерфейсов, но она просто поддерживает использование одного интерфейса для подключения внешней видеокарты.Приклад Lenovo T420. Он может использовать интерфейс Expresscard для использования этого продукта, но не может использоваться на интерфейс беспроводной карты (NGFF M.2A/E Key ).
3.Некоторые старые модели ноутбуков должна использовать 1 микросхему памяти 2 ГБ оперативной памяти для использования этого продукта.Специально для ноутбука использует материнскую плату перед HM65 (модель меньше ноутбуков использует материнскую плату после HM65 также нужно использовать 1 штуку микросхемы памяти 2 ГБ ОЗУ)
4.Если ваш ноутбук не поддерживает подключение к внешней графической карте EXP GDC, или вы выбираете неправильный интерфейсный кабель для вашего ноутбука, мы не возврат денег продукта.Вы можете купить правильный кабель Inteface для решения его.

5.Когда использовать а/э ключ ngff m.2, какой-либо ноутбук может иметь белый список задач.Потому что эти эти ноутбуки могут быть подключен к ключу М.2 А/Э с использованием продуктов, других, чем тех, указанных производителем.Для решения по этой проблемы, вы должны учиться обновть BIOS.BUT Refresh BIOS имеет высокий риск для вашего ноутбука.Если вы не хорошо за это, пожалуйста, не делайте этого.

О видеокарте :
1.Список рекомендованной видеокарты:
GTX650 GTX660 GTX670 GTX750 GTX760 GTX950
GTX960 GTX970 GTX980 GTX1060 GTX1070 GTX1080
И для других видеокарт, могут быть они также могут использоваться, но совместимость и стоимость исполнения не так хорошие как карты в списке.

2.Для GTX 1060 1070 1080
Они совместимы с EXP GDC, но должны установить драйвер Auguest 2016. (версия 372.70.).И GTX 1080 — это самая мощность, мы рекомендуем.
Если это ошибка 43, пожалуйста, загрузка файла, чтобы решать//drive.google.com/file/d/1Css4QZPqjmrsMIJdtSNezhnDPawOFNhd/view?usp=sharing

3.У обычная видеокарта также поддерживается, например, как GTX1650

Обратите внимание, что потери выступлений внешней видеокарты нормально.
Пожалуйста, выдающий интерфейс:
Для проверки ключа мини PCI-E и NGFF M.2 A/E, которую вам нужно взять отдело обратно notebooka и вы можете увидеть это.
Примечание: наш интерфейс кабеля экспресс-карты размером 34 мм и размер 34 мм может подходит для слота размером 34 мм и 54 мм.
Пожалуйста, справочник по пользователя в посылки внимательно при установке этот продукт.Вы можете обсмотреть видео в ссылку на продукт слишком.

Ссылка для загрузки руководства пользователя:
//drive.google.com/file/d/1mDqWBSgMR-uR8fX6ZIBnQl2Bhufo–gR/view?usp=sharing

2.EXP GDC V9.0
Введение:

1. EXP GDC — это внешний графический адаптер для ноутбука. Видеокарта не входит!
2. Если вы хотите использовать на внутренний экран вашего ноутбука, ваш ноутбук должна иметь графику Intel (R) и внешнюю видеокарту GTS450 + Nvidia. В противном случае вы нужна внешний монитор. )
3. Используйте ключ M.2 M. Характеристика 2280 (суп. SSD-интерфейс NVME); Универсально только блокноты после 2016 года поддерживает этот интерфейс.

Известный список ноутбуков с интерфейсом M.2 (M KEY) X4 (40G/S):

Thinkpad X1 Carbon (2015 или)
Intel NUC (2015 или)
Clevo P750ZMP770ZMP770DMG
MSI GE72
HASEE Z7
Lenovo 700 I7Y700
Alienware 17R3
Терраны Force T5X599P750ZMX799P770zm
GIGABYTE Brix BSi5HA 6200uX1 Carbon (2015 или)
ASRock BEEBOX-S 6100U

Примечание
Пожалуйста, обратите внимание на свой ноутбук поддерживает этот продукт перед покупкой. Вы можете поиск, что чи ваш ноутбук подходит в Интернете. Обычно ноутбуки с 2016. имеет этот интерфейс, а успеховый курс работы с высоким способом товара.

Особенности:
1. Двойной TD-совместимый переключатель (аппаратное разрешение конфликтов)
2. Многоступенчатая схема защиты от помех
3. Укрепление линии передачи данных
4. Мультимощное автоматическое переключение (поддержка плавного пуска)
5. Высококачественные импортные электронные компоненты
6. Опорный металлический шкаф (опция)
7. Технология двойной меди для повышения блока питания системы
8. Схема изоляционной защиты
9. Светодиодный индикатор состояния
10. Расширение USB-интерфейса
11. Боковой 6-контактный интерфейс питания
12 Поддержка PCI-E X16 фактический режим X1 (запись различной конфигурации ноутбука может быть обновлена в режим X2)

Примечание:
Due к разнице производственной партии, некоторые адаптеры EXP GDC имеют световой индикатор во время не имеет, а не влияют использование, у нас есть каждый адаптер перед сбором завода.
Не переключатель модели CTD/PTD теперь с них всегда не используется.

Расширенная поддержка: PCI-E X16:DMI GT/s (X1) 5.

Операционные системы:
Окна XP/7/8/8.1/10,
для Linux и т. д.
(Обмен: для Win XP, для Win8/8.1 совместим только с ноутбуком и внешним экраном)

Поддержка питания (намет: ограничение питания без кабеля ATX):

1. Интерфейс 8P: макс. 220 Вт.
2. Интерфейс постоянного тока: макс. 150 Вт.
