1. VL53L0X от ST Microelectronics — это система измерения дальности по времени и встроенная в компактный модуль.Эта плата является переносом для VL53L0X, так мы рекомендуем осторожное чтение листов данных VL53L0X (1 МБ PDF) перед использованием этого продукта.
2. VL53L0 использует технология ST’s FlightSense для точной измерения, как долгое, берешь для извлечения импульсов инфракрасного света, чтобы достигнять объект и возврат назад к, так может быть considered крошечная, автономная система lidar.

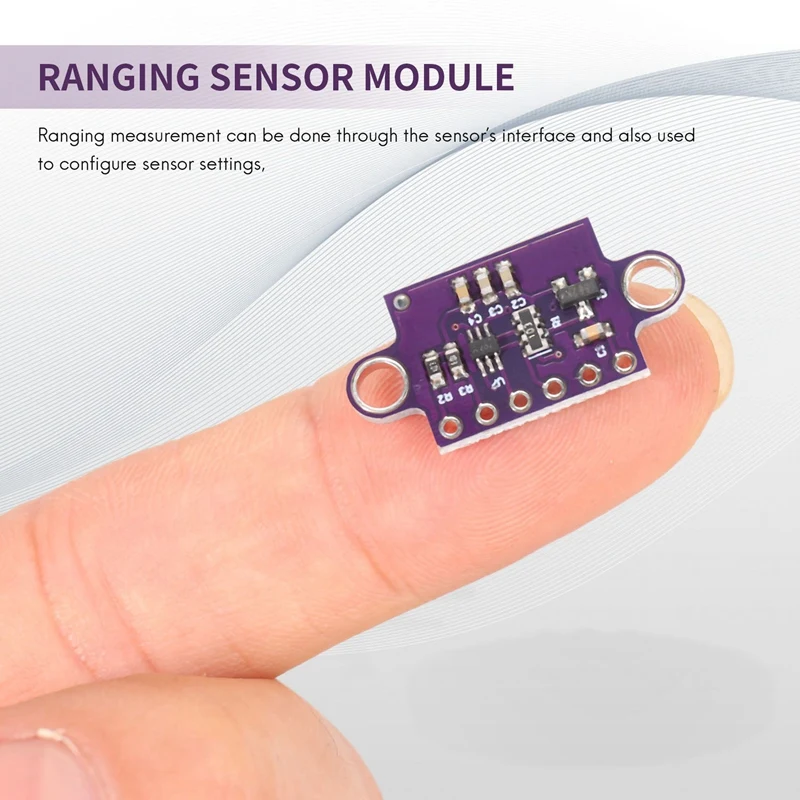

3.Измерения диапазона доступны через интерфейс датчика I2;C (TWI), который также используется для настройки датчиков, а датчик предоставляет два дополнительных контакта: вход отключения и выход прерывания.
4. VL53L0X — отличная микросхема, но маленькая, бессвинцовая, LGA-упаковка делает его сложно для учеников-типиков или хоббистов.Это также работать на рекомендовал напряжение 2.8 В, которая может работать с интерфейсом для микроконтроллеров, работающих на 3.3 В или 5 В.Наша коммутационная плата адресует эти проблемы, его легче, чтобы получить началось за помощью датчика, удержать общий размер, как небольшой, как возможно.

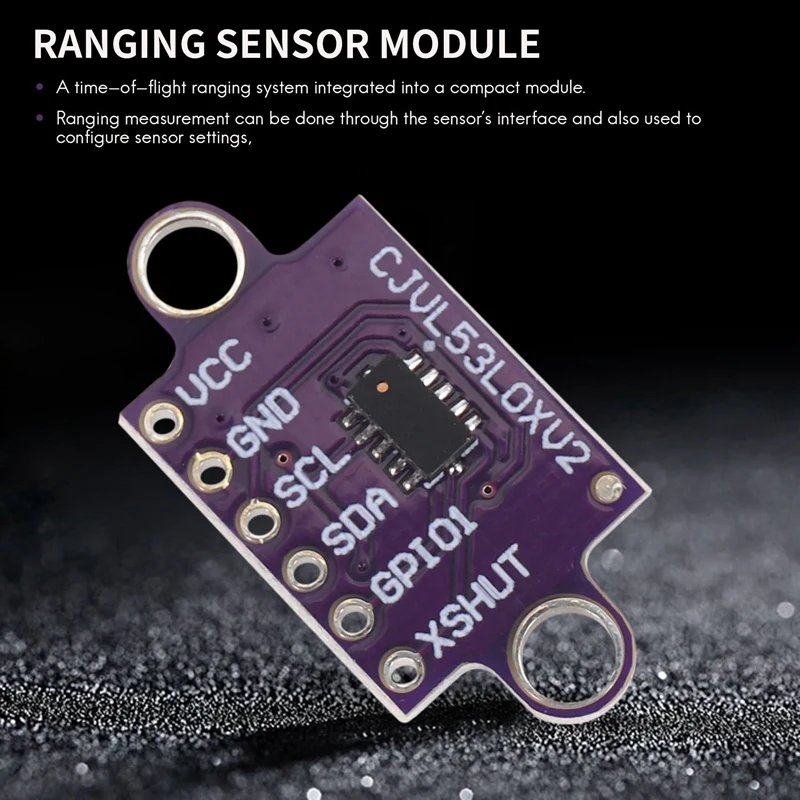

Система измерения дальности полет на частоте 5, А, интегрированная в компактный модуль.

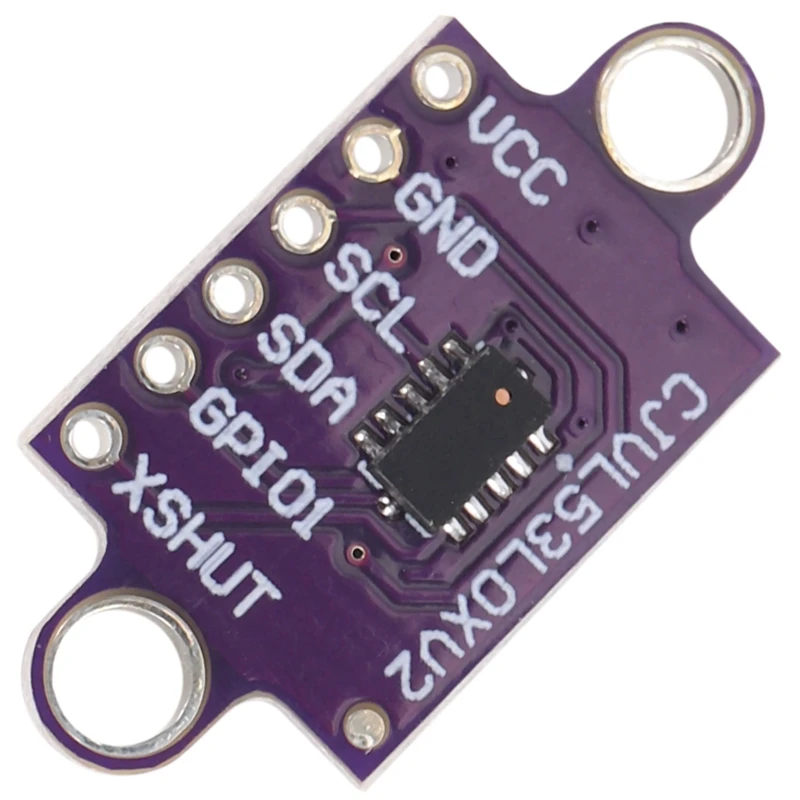

PIN Описание:
Регулируемый выход VDD 2,8 В.Почти 150 мА доступно для мощных внешних компонентов.(Если хотите получить внутренний регулятор, вы можете вместо использовать этот контакт вход 2,8 В с отключением VIN.)
VIN Это основное подключение источника питания от 2,6 до 5,5 В.Передатчики уровня SCL и SDA вытягивают линии I2C высокого уровня.
GND Соединение заземления (0 В) для вашего блока питания.Ваш источник управления I2C должен быть поделиться общая заземление с помощью этой платы.
Линия передачи данных SDA I2C с уровнем сдвига: ВЫСОКИЙ — ВИН, НИЗКАЯ — это 0 В.
Линия часов SCL I2C с уровнем сцепления: ВЫСОКИЙ — ВИН, НИЗКИЙ — 0 В.
XSHUT Этот контакт является активным входом с низким выключением; доска вытягивает его до VDD для подключения датчика по умолчанию.Вождение этого контакта с низким содержанием датчика в режиме ожидания оборудования.Вход не сцепленный уровень.

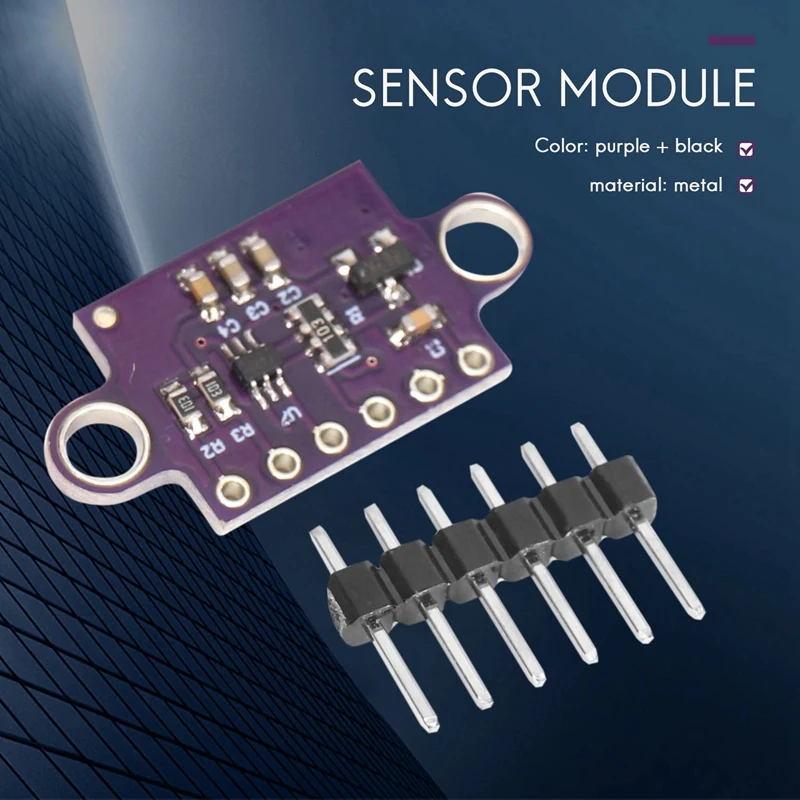

цвет: фиолетовый + черный
Материал: металл
размер: 25х12,2мм
Пакет Конкурс:

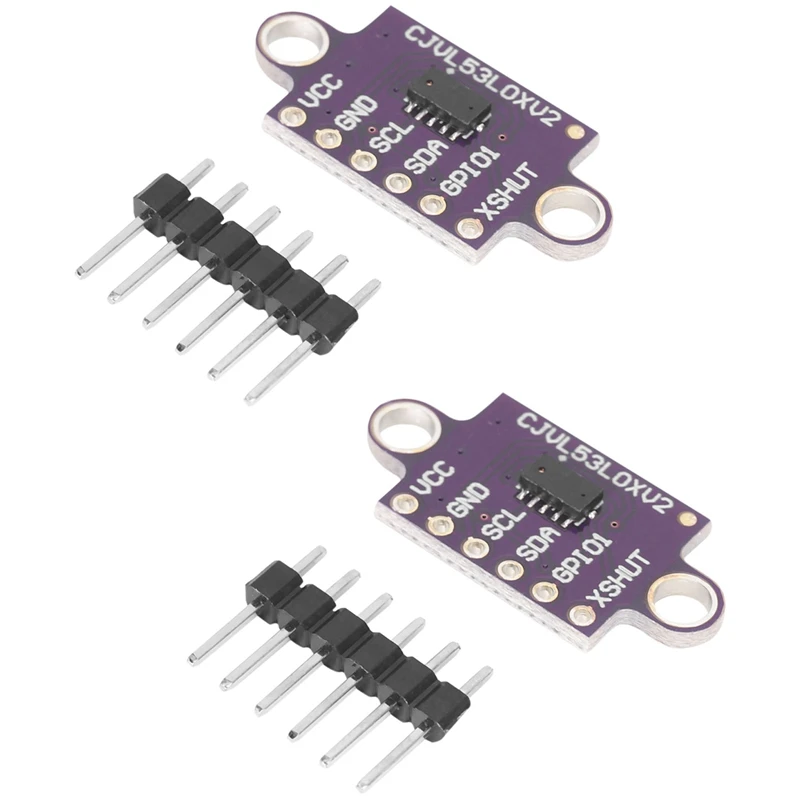

2*набор модуля датчика дальности
Только над содержанием посылки, другие продукты в комплект не входят.
Примечание: Легкая съемка и различные дисплеи могут причиняют цвет товара в картинке немного разных из настоящей вещей. Измерение разрешенная ошибка +/- 1-3 см.
