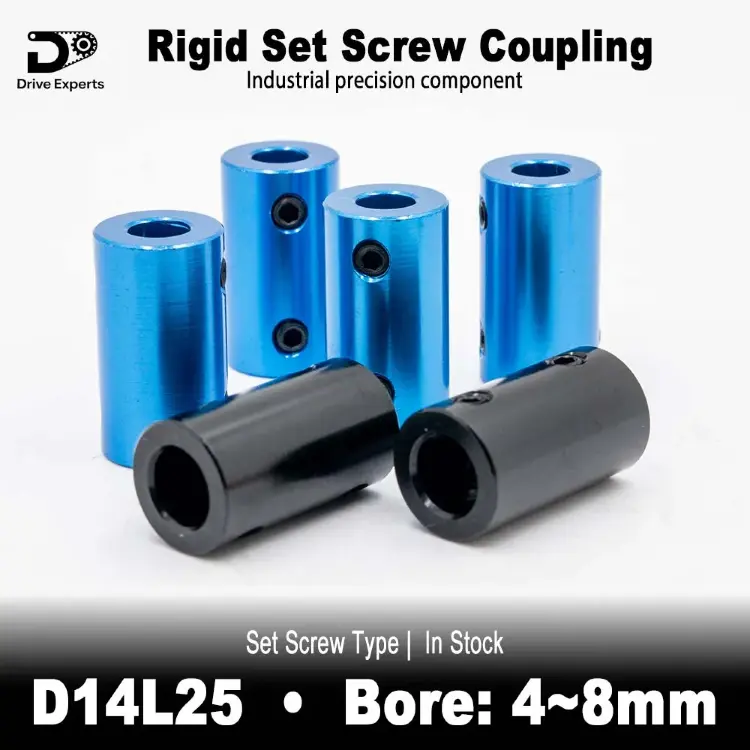

Жесткая алюминиевая муфта D14 L25 для серводвигателей и шаговых двигателей
О товаре
Цельная интегрированная муфта из алюминиевого сплава 6061 с установочными винтами для соединения валов. Обеспечивает нулевой люфт, высокую жесткость и синхронное вращение без деформаций. Идеально подходит для станков с ЧПУ, гравировальных машин и прецизионного оборудования, требующего высокой передачи крутящего момента и точного позиционирования
Описание
Алюминиевая жесткая муфта с установочным винтом. Высокомоментная интегрированная муфта со сжатым зазором.
Интегрированная цельная жесткая муфта из высококачественного алюминиевого сплава 6061, крепится с помощью верхних установочных винтов. Обладает нулевым люфтом, сверхвысокой жесткостью, отсутствием деформации при крутящем моменте и высокой передачей крутящего момента. В отличие от гибких муфт, она обеспечивает синхронное жесткое вращение, идеально подходит для станков с ЧПУ, гравировальных машин, шарико-винтовых пар и оборудования для прецизионной передачи высоких крутящих моментов.
Основные преимущества:
- Интегрированная жесткая конструкция, сверхвысокая жесткость: цельная монолитная конструкция, отсутствие эластичных деформаций при работе, обеспечивает 100% синхронное вращение ведущих и ведомых валов, отсутствие угловых отклонений.
- Высокомоментная трансмиссия: намного большая грузоподъемность, чем у гибких муфт, подходит для средних и тяжелых условий эксплуатации, обеспечивает стабильную мощность без потерь крутящего момента.
- Прецизионная передача без зазора: точное соответствие отверстий + верхнее винтовое крепление, без зазора, без эффекта гистерезиса, отлично подходит для повторного позиционирования и высокоточного обрабатывающего оборудования.
- Материал из алюминиевого сплава 6061: высокая твердость, устойчивость к сжатию и износу, низкая инерция, быстрый динамический отклик, стабильная длительная работа при высоких скоростях.
- Противоскользящее крепление с верхним винтом: высокопрочные установочные винты класса 12.9, равномерное распределение нагрузки, надежное зажимное крепление, предотвращает скольжение вала при частых включениях-выключениях и при тяжелых нагрузках.
- Высокая коаксиальность и низкий уровень вибрации: цельноформованная деталь на станке с ЧПУ, точный допуск внутренних отверстий, эффективно снижает операционные колебания и обеспечивает точность обработки оборудования.
Сценарии применения:
- Трансмиссия для станков с ЧПУ для гравировки и резки
- Прецизионный линейный механизм с шарико-винтовой передачей
- Система привода для шаговых/серводвигателей с высокой нагрузочной способностью
- Автоматизированное промышленное оборудование для точного позиционирования
- Текстильное оборудование, упаковочное оборудование, передача энергии
- Высокоскоростные и высокоточные механические передачи
Качество и сервис:
- Цельная конструкция, изготовленная на ЧПУ, без соединений и заусенцев.
- Строгий контроль размеров, высокая коаксиальность, отсутствие колебаний.
- Твердоанодированная поверхность, антикоррозийная и долговечная.
Часто задаваемые вопросы:
Вопрос: Для чего предназначена жесткая муфта?
Ответ: Подходит для средних и тяжелых нагрузок, а также для высокоточных синхронных передач, таких как оборудование с ЧПУ и шарико-винтовыми приводами, не предназначена для случаев смещения валов.
Вопрос: Почему лучше выбирать жесткую муфту вместо гибкой?
Ответ: Жесткая муфта с большими крутящими моментами, без деформаций от крутящего момента, с нулевой погрешностью угла, обеспечивает абсолютную синхронную вращательную связь и повышенную точность обработки.
Вопрос: Сможет ли она скользнуть при тяжелой нагрузке?
Ответ: Использует двойную верхнюю винтовую фиксацию + высокоточное крепление по отверстиям, сильное зажимное усилие, эффективно предотвращает скольжение при номинальной нагрузке.
Вопрос: Возможно ли изготовление на заказ по индивидуальным размерам?
Ответ: Возможно изготовление на заказ с индивидуальным внутренним диаметром, асимметричными отверстиями и нестандартной длиной.
Важные напоминания:
- Эта муфта имеет жесткую конструкцию без компенсации деформаций. При установке убедитесь в коаксиальности валов.
- Не превышайте номинальный крутящий момент, чтобы избежать скольжения вала или повреждения конструкции.
- Постучите по верхним винтам равномерно, чтобы обеспечить равномерное распределение нагрузки.
- Не подходит для оборудования с большим смещением вала.
Характеристики
| Общие характеристики | |
|---|---|
| Модель | Aluminum Alloy Rigid Coupling (Set Screw Type) |
| Тип | Стандартный |
| Конструкция | Жесткая |
| Происхождение | Китай |
| Размеры | |
| Внешние размеры | D14 L25 |
| Допуск внутреннего отверстия | ±0,02 мм |
| Материал и покрытие | |
| Материал | 6061 промышленный алюминиевый сплав |
| Обработка поверхности | Анодирование с защитой от окисления |
| Технические характеристики | |
| Номинальный крутящий момент | 2-25 Н·м |
| Температурный диапазон работы | -20°C ~ +85°C |
| Максимальная допустимая скорость | 10000 об/мин |
| Коаксиальность | Высокая |
| Характеристики передачи | |
| Характеристика передачи | Жесткое синхронное вращение, нулевой люфт, без деформации от крутящего момента |
| Основные параметры | Низкая инерция, амортизация, малошумность, износостойкость |
| Способ крепления | Двойное верхнее винтовое крепление, антискользящее, надежное |
| Применение | |
| Допустимая нагрузка | Средняя/тяжелая нагрузка, выше, чем у гибких муфт |
| Области применения | Оборудование для обнаружения сигнала энкодера, приводы шаговых/серводвигателей, 3D принтеры и системы ЧПУ микродвижений, малая автоматизированная точная техника, измерительное и микроприводное оборудо |
| Прочее | |
| Вес | 0.250 кг |
