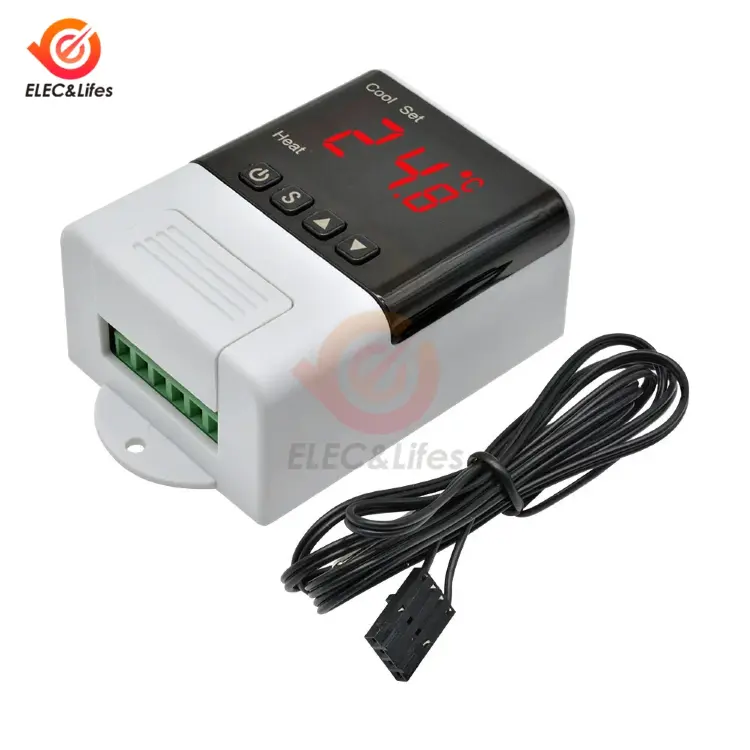

Цифровой термостат DTC1200 с датчиком, 110-230В

Цифровой регулятор температуры DTC1200 для контроля и поддержания температурных режимов в диапазоне от -40°C до +99°C. Оснащен датчиком NTC 10K 3950 длиной 100 см с точностью измерения ±1°C. Поддерживает режимы охлаждения (компрессор до 3A) и нагрева (до 10A/250VAC). Работает от переменного тока 110-230В с цифровым дисплеем и кнопочным управлением параметрами

Описание

Цифровой термостат DTC1200 с датчиком температуры.

Технические характеристики:

• Напряжение питания: AC 110–230 В
• Диапазон температур: -40 °C ~ +99 °C
• Точность измерения температуры: ±1 °C (при -40 °C ~ +70 °C)
• Датчик: NTC 10K 3950
• Длина кабеля датчика: 100 см
• Размер термостата: 93 мм × 56 мм × 34 мм
• Выходная мощность: охлаждение (компрессор 3 A), нагрев (10 A/250 VAC)
• Дисплей: цифровой, 1,9 дюйма и меньше

Просмотр параметров:

Когда термостат работает нормально, нажмите и отпустите кнопку «▲» один раз, чтобы отобразить значение настройки температуры. Нажмите и отпустите кнопку «▼» один раз, чтобы отобразить значение настройки разницы температур. Через 3 секунды температура возвращается в нормальное состояние отображения.

Метод настройки параметров:

Когда термостат работает нормально, нажмите кнопку «S» и удерживайте её более 3 секунд, чтобы войти в режим изменения параметров. Загорается индикатор «установить», на цифровом дисплее отображается код «F1» первого пункта меню. Нажмите кнопку «▲» или «▼», чтобы перемещаться вверх или вниз по коду пункта меню. Нажмите кнопку «S», чтобы отобразить значение настройки параметра текущего меню. Нажмите кнопку «S» и удерживайте её, затем нажмите кнопку «▲» или «▼», чтобы увеличить или уменьшить значение настройки параметра текущего меню. Нажмите кнопку «S» и удерживайте её, затем нажмите кнопку «▲» или «▼» для быстрого увеличения или уменьшения значения и отображения настроек параметров текущего меню. Одновременно нажмите и удерживайте кнопку «▲» или «▼», чтобы восстановить параметры до заводских настроек.

Инструкция по эксплуатации:

1. Когда термостат работает нормально, нажмите и удерживайте кнопку питания более 3 секунд, чтобы выключить термостат. Когда термостат выключен, нажмите и удерживайте кнопку питания более 3 секунд, чтобы включить термостат.

Когда термостат работает нормально, цифровой дисплей отображает текущее значение измерения температуры и выполняет автоматическое распознавание режима работы охлаждения и нагрева.

2. Когда измеренная температура ≥ заданного значения температуры + заданное значение разницы температур, устройство переходит в состояние охлаждения. Индикатор охлаждения горит, нормально открытый контакт реле охлаждения замыкается. Индикатор охлаждения мигает, что указывает на то, что охлаждающее устройство находится в состоянии защиты от задержки включения. Когда измеренная температура ≤ установленного значения температуры, индикатор охлаждения не горит, а нормально открытый контакт реле охлаждения отключается.

3. Когда измеренная температура ≤ установленное значение температуры – установленное значение разницы температур, устройство переходит в состояние нагрева. Индикатор нагрева горит, нормально открытый контакт реле нагрева замыкается. Когда измеренная температура ≥ установленного значения температуры, индикатор нагрева не горит, реле нагрева с нормально открытым контактом отключается.

Данные системы восстановления:

После включения термостата сначала проверьте правильность настроек параметров. При обнаружении ошибки отображается «Er». Нажатие любой клавиши восстановит настройки параметров по умолчанию и устройство будет работать нормально. В этом случае рекомендуется выполнить сброс параметров.

Аварийный сигнал неисправности датчика:

При коротком замыкании контура датчика температуры или неисправности обрыва цепи термостат запускает режим аварийного сигнала неисправности датчика, закрывает все состояния выполнения. На цифровом дисплее отображается «EE». После устранения неисправности нажмите любую клавишу, чтобы вернуться в нормальный рабочий режим.

Сигнализация перегрева:

Когда измеренная температура превышает диапазон измерения температуры, термостат запускает режим сигнализации об ошибке ограничения перегрева и отключает все состояния выполнения. На цифровом дисплее отображается «ЧЧ». Когда температура вернётся к нормальному диапазону измерения, нажмите любую клавишу, чтобы вернуться в нормальный рабочий режим.

Комплектация:

• 1 × Термостат DTC-1200 с электронным цифровым дисплеем
• 1 × Кабель датчика температуры
