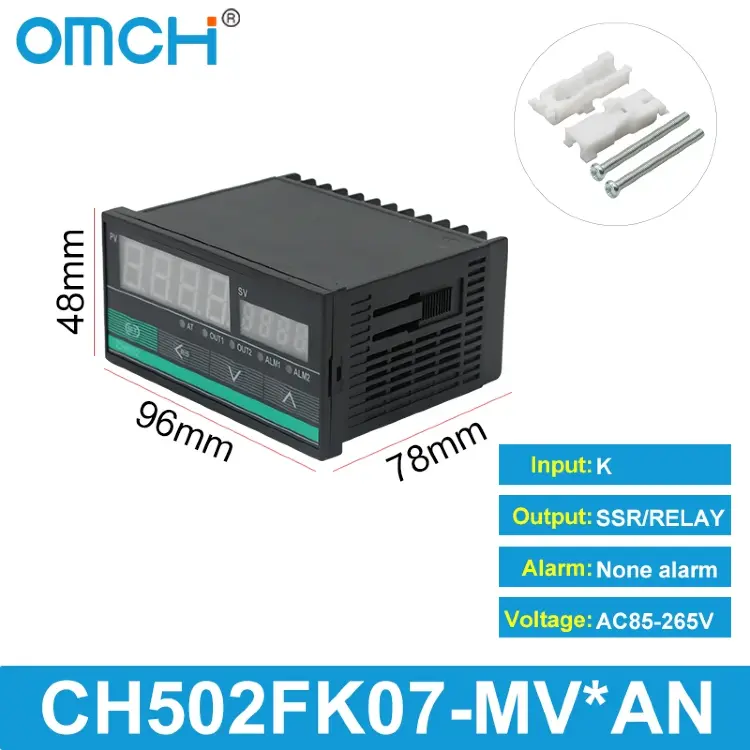

Цифровой ПИД-регулятор температуры CH102/CH402/CH502/CH702/CH902 0-1300°C SSR/реле

Профессиональный терморегулятор серии CH с двойным выходом SSR и реле для точного контроля температуры до 1300°C. Использует промышленную экспертную технологию PID-регулирования с быстрым откликом и низким перепадом температур. Входом тип K, питание AC 85-265В, точность измерений ±0,5% от полной шкалы. Подходит для промышленных приложений, требующих высокой точности температурного контроля

Описание

Руководство пользователя по терморегулятору серии C/CH

Пожалуйста, внимательно прочитайте инструкцию по правильному использованию этого продукта перед применением.

Предупреждение о проводке электропроводки

Для предотвращения повреждения или отказа приборов, а также для защиты от токовых перенапряжений, необходимо выбрать соответствующий предохранительный кабель питания и линии входа/выхода.

Для предотвращения электрического удара или отказа оборудования, подключайте питание только после завершения всех работ по прокладке проводов. Не использовать рядом с легковоспламеняющимися газами.

Предупреждение: запрещено разводить огонь, производить взрывные работы или повреждать приборы, а также использовать легковоспламеняющиеся и взрывоопасные газы и пары. Не модифицируйте прибор.

Для предотвращения аварий или отказа приборов, прибор несъемный.

Основные технические показатели:

• Точность измерений: ±0,5% от полной шкалы измерений
• Ошибка компенсации холодной связи: ±2℃ (0-50℃ в рамках коррекции программного обеспечения)
• Разрешение: 14 бит
• Период отбора проб: 0,5 секунды
• Источник питания: AC 85-265В 50Гц
• Режим управления: Промышленная экспертная технология PID-регулирования, отличающаяся от традиционного PID-контроля, с быстрым регулированием температуры, быстрым откликом, низким перепадом температур, высокой точностью контроля
• Сопротивление изоляции: >500 мОм (500 В постоянного тока)
• Диэлектрическая прочность: 1500В пост. тока/мин.
• Потребление энергии: <10ВА
• Среда окружающей среды: 0-50℃, 30-85% относительной влажности, некоррозионистые газы

ИНСТАЛЯЦИЯ

Меры предосторожности

Инструментальная техника, установленная в следующих условиях:

• Атмосферное давление: 86-106 кПа
• Влажность окружающей среды: 0-50%
• Температура окружающей среды: 45-86% относительной влажности

При установке следует обратить внимание на следующие условия, которых необходимо избегать:

• Резкие изменения влажности окружающей среды, которые могут вызвать конденсацию
• Коррозионно-активные, легковоспламеняющиеся газы
• Прямая вибрационная или ударная структура
• Водные, нефтяные, химические, газовые или паровые загрязнения
• Избыточная пыль, соль или металлические порошки
• Воздух, выдуваемый кондиционером прямо в сторону прибора
• Прямое солнечное излучение
• Накопление теплового излучения

Представление продукта:

Термостат CH-B: диапазон измерений 0-999℃, заводская настройка по умолчанию 0-400℃. Тип входного сигнала K. Вы можете настроить тип входного сигнала в соответствии с инструкцией пользователя. Один вход поддерживает подключение только термопар типа K, J и E. Только универсальный вход может поддерживать подключение PT100.

Датчик типа K, 1 м, с резьбой M6, диапазон 0-600℃.

SSR-40DA: Режим управления DC-AC, напряжение управления 3-32В/DC, напряжение нагрузки 24-480В/AC, выходной ток 40А, ток управления 5-20мА.

Базовый блок 10-40A: может использоваться для SSR 10-40A. Поскольку твердотельные реле работают при высокой температуре, при нагрузочном токе, превышающем 10А, необходимо использовать радиаторы.

В комплекте: 1 шт. термостат CH-B, инструкция на русском языке.
