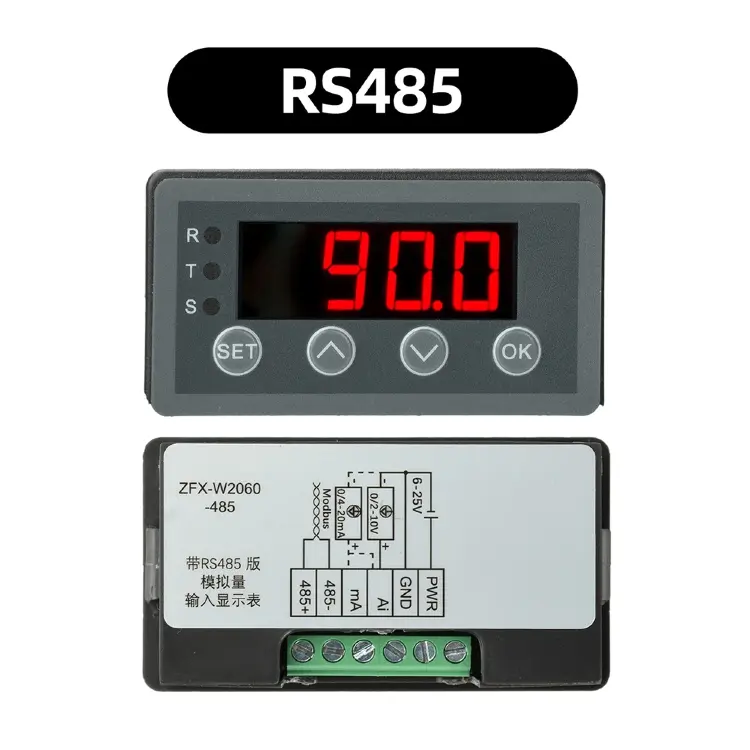

Цифровой измеритель напряжения и тока 0-10В/0-20мА/4-20мА с RS485

Универсальный цифровой измеритель для отображения аналоговых сигналов от датчиков. Поддерживает входы напряжения (0-10В, 2-10В) и тока (0-20мА, 4-20мА). Оснащен 4-значным цифровым дисплеем, защитой от перенапряжения и обратного подключения. Доступны модификации со стандартным интерфейсом, портом RS485 для удалённого мониторинга и релейным выходом

Описание

Цифровой измеритель напряжения и тока с поддержкой диапазонов 0–10 В, 0–20 мА, 2–10 В, 4–20 мА. Прибор оснащен цифровым дисплеем, аналоговым входом сигнала, индикатором и портом RS485.

Особенности:

• Несколько вариантов конфигурации: стандартная версия, версия с RS485, версия с релейным выходом
• Защита от обратного подключения и защита от перенапряжения
• Широкое применение
• Поддержка входа тока или входа напряжения
• 0,56-дюймовый 4-значный цифровой ламповый дисплей

Универсальный прибор для аналогового ввода, совместимый с различными датчиками аналогового выхода для отображения фактических физических величин, таких как датчики температуры, частота инвертора, скорость двигателя, давление, уровень жидкости, концентрация и другие.

Прибор поддерживает входной ток или входное напряжение. Адаптация диапазонов: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА. Путем установки смещенных параметров и параметров усиления может адаптироваться к другим входам в ассортименте 0–10 В или 0–20 мА.

Дисплей отображает десятичные значения в процентах. Диапазон отображения можно настроить через параметры F0-2~F0-4.

Приборы с интерфейсом 485 поддерживают связь на большие расстояния, что обеспечивает простоту отображения в нескольких локациях.

Модели: стандартная версия HXDSBOXAI-NR; версия RS485 HXDSBOXA1-485; версия релейного выхода HXDSBOXA-RL.

Стандартная версия и версия RS485: диапазон номинального источника питания DC 6–25 В, энергопотребление 24 В/40 мА. Версия релейного выхода: диапазон напряжения номинального источника питания DC 8–25 В, энергопотребление 24 В/50 мА. Защита от обратного подключения и защита источника питания.

Аналоговый вход: тип напряжения или тип тока на выбор.

Входной импеданс типа напряжения: более 30 кОм; входной импеданс типа тока: менее 250 Ом.

Богатые настройки параметров с встроенными кнопками, простая конфигурация параметров. 0,56-дюймовая 4-значная цифровая лампа.

Версия с RS485: использует стандартный протокол Modbus-RTU, простой в обслуживании в сетях и поддерживает сети на большие расстояния.

Версия с релейным выходом: имеет 1 нормально открытый релейный выход, грузоподъемность реле 3 А, 30 В постоянного тока / 3 А, 250 В переменного тока.

Механические размеры: 78×42×25 мм; монтажное отверстие: 76,5×39,5 мм.

В комплекте: 1 × измеритель аналогового входа
