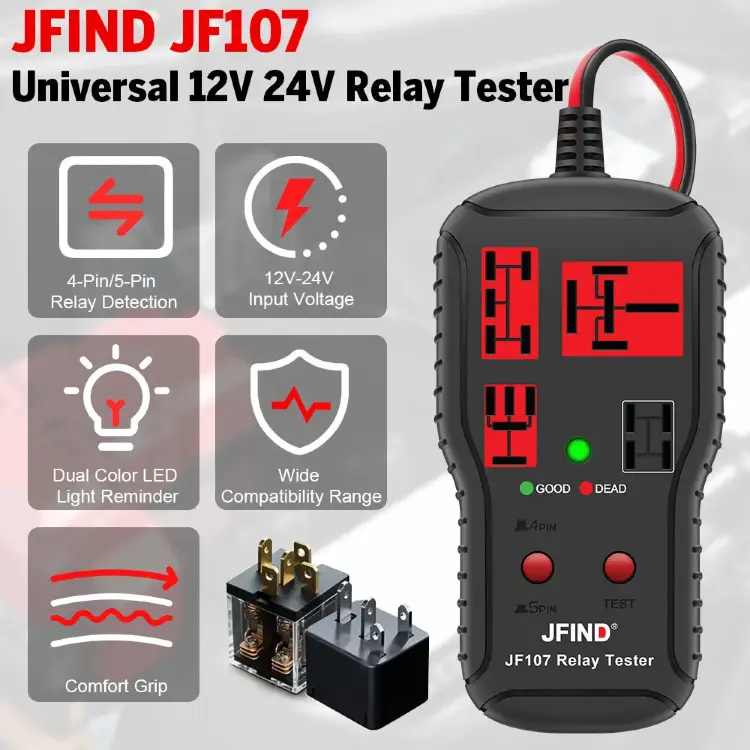

Тестер автомобильных реле JF107 универсальный 12В 24В

Компактный тестер для диагностики автомобильных реле напряжением 12В и 24В. Устройство проверяет функциональность релейных контактов, определяет конфигурацию выводов и время срабатывания. Поддерживает более 20 типов реле с 4 и 5-контактными разъемами. Двухцветный светодиодный индикатор (зеленый — реле исправно, красный — неисправность) позволяет быстро оценить состояние компонента

Описание

Тестер автомобильных реле JF107 — универсальный диагностический инструмент для проверки реле напряжением 12В и 24В.

Основные возможности:
Тестер проверяет функциональность релейных контактов, подключая автомобильный аккумулятор (12В–24В) к релейной катушке. Определяет конфигурацию штифта, время закрытия и открытия контактов, консистенцию реле во время каждого сеанса тестирования. Светодиодный индикатор загорается зеленым, если тест пройден успешно, и красным, если обнаружена неисправность.

Особенности конструкции:

• Плоская конструкция поддерживает крупногабаритные реле для полного тестирования при вставлении
• Поддержка реле с большими размерами штифтов PIN
• Поддерживает 4 различных типа релейных ног
• Более 20 типов реле могут быть протестированы
• Широкий диапазон совместимости со всеми универсальными реле 12В и 24В

Индикация результатов:

• Красный светодиод: неисправность реле
• Зеленый светодиод: реле в норме

Порядок использования:
1. Подсоедините зажимы типа «крокодил» к положительному и отрицательному портам аккумулятора. Индикаторный свет переключится на красный.

2. Вставьте реле в соответствующее гнездо. Если реле 5-контактное, выберите гнездо, соответствующее 5-контактному разъему, и нажмите кнопку вниз; если реле 4-контактное, нажмите кнопку.

3. Нажмите тестовый ключ для начала теста. Тестер открывает и закрывает контакты 10 раз для обнаружения времени выключения действия.

4. По завершении обнаружения времени срабатывания (10-кратное включение-выключение) запускается тестирование консистенции реле. При успешном тесте светодиод становится зеленым; при неудаче — красным.

Примечание: При условии, если мощность аккумулятора или характеристики релейных контактов отличаются от 4PIN/5PIN, результаты тестирования JF107 могут быть неточными.

В комплекте:

• 1 х тестер автомобильных реле
