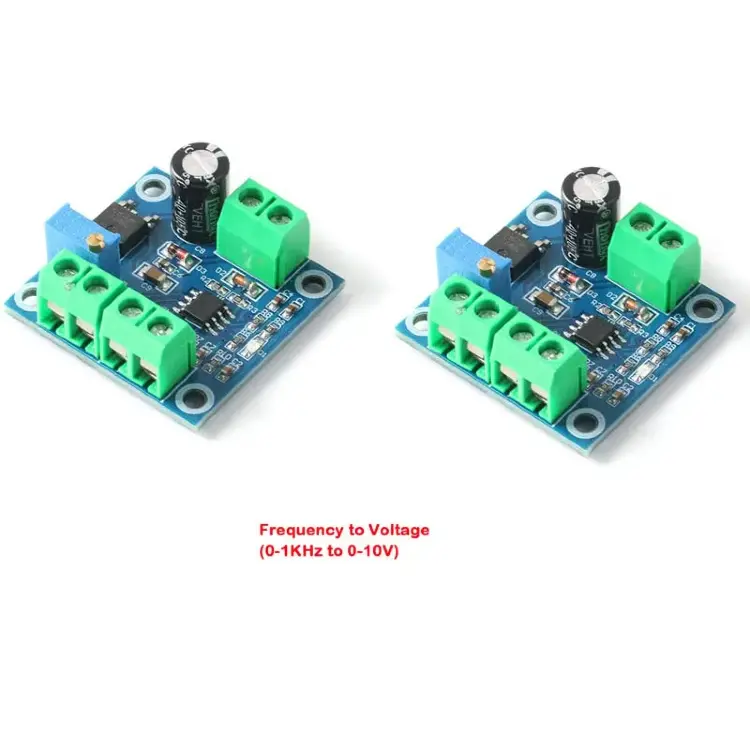

ШИМ-преобразователь частоты в напряжение 0-10 кГц / 0-10 В

Модуль для преобразования частотного сигнала в аналоговое напряжение и наоборот. Поддерживает рабочее напряжение 13,5–30 В, диапазон входных частот 0–10 кГц с выходным напряжением 0–10 В. Оснащен оптической изоляцией входного сигнала для защиты от помех и регулируемым потенциометром для калибровки соотношения между частотой и напряжением. Универсален для применения с ПЛК и драйверами шаговых двигателей

Описание

Модуль частоты к напряжению:

Рабочее напряжение: 13,5–30 В

Диапазон входных частот: 0–1 кГц

Диапазон выходного напряжения: 0–10 В

Выходное напряжение регулируемое (калибровка отношений между частотой и напряжением через потенциометр).

Входной уровень импульса имеет 5 В, 12 В, 24 В и можно напрямую вводить без сопротивления серии. Но частота входного сигнала должна быть согласована более 0,5 секунд.

Выходное напряжение можно точно настроить. Соотношение между частотой и напряжением может быть откалибровано потенциометром.

Входной терминал сигнала использует изоляцию оптической связи для обеспечения защиты от помех.

Если необходимо соответствие ПЛК, поддерживается тип NPN. Необходимо использовать заземляющий провод.

Если требуется оснащение энкодером, энкодер должен вращаться с постоянной скоростью более 0,5 секунд.

Время отклика модуля преобразования F/V составляет около 0,3-0,5 секунд. Если частота корректируется, требуется время ожидания отклика.

Модуль напряжения к частоте:

Рабочее напряжение: 13,5–30 В

Диапазон регулируемого ввода: 0–10 В

Диапазон выходной частоты: 0-10 кГц

Выходной сигнал может быть точно настроен, потенциометр позволяет откалибровать соответствие между напряжением и частотой. Выход этого модуля можно подавать на драйвер в виде импульсного сигнала. При использовании с драйвером используется общая анодная проводка. Провод OC-OUT подключается к PUL или PUL+. 12-30 В подключается к приводу PUL+ или общему терминалу +5 В (резистор 330R требуется для источника питания 12 В, резистор 2,7 К требуется для источника питания 13-24 В для ограничения тока).

Описание контактов:

Модуль частоты к напряжению:

• VSS: рабочий источник питания
• GND: силовое заземление
• F: импульсный сигнал входной частоты
• GND: входное заземление
• Vout: выход соответствующего напряжения
• GND: выходное заземление

Модули разделены общим заземлением.

Модуль напряжения к частоте:

• VSS: рабочий источник питания
• GND: силовое заземление
• IN+: положительное входное напряжение
• IN−: отрицательное входное напряжение
• OCOUT: выходной порт открытого коллектора (используйте этот выходной порт при оборудовании драйвером)
• FOUT: порт вывода частоты (стандартный порт вывода частоты)
