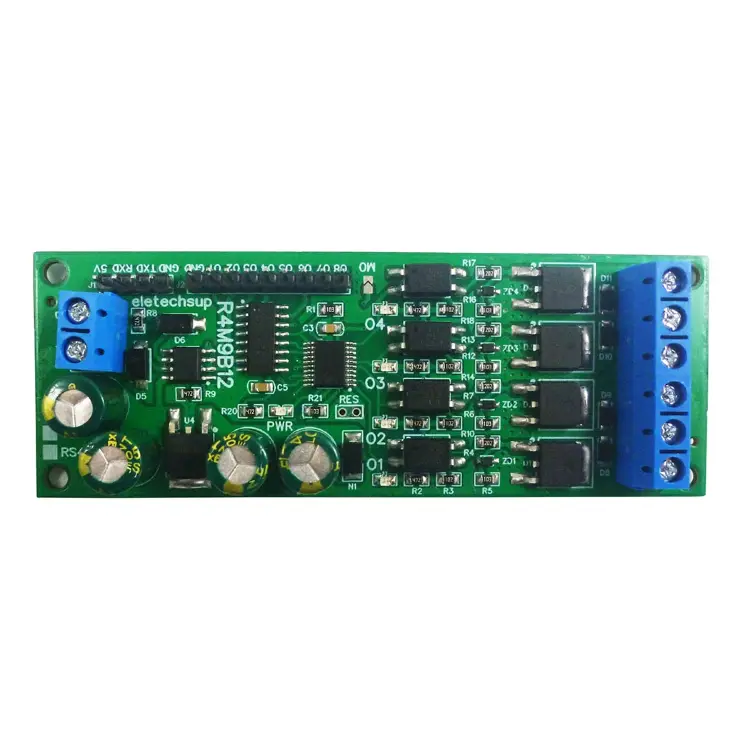

Релейный модуль DC 6-24V 4CH RS485 TTL232 Modbus RTU для PLC

Многофункциональный твердотельный релейный модуль с поддержкой протоколов Modbus RTU и AT Command. Оснащен 4-канальным МОП-выходом (3А) и 8-канальным TTL-выходом (5В, 10мА) для управления светодиодами, реле, маломощными двигателями и электромагнитными клапанами. Поддерживает одновременную работу интерфейсов RS485 и TTL232, позволяет подключать до 247 устройств в режиме Modbus RTU

Описание

Релейный модуль DC 6-24V 4CH RS485 TTL232 Многофункциональный МОП-транзистор твердотельный релейный модуль Modbus RTU AT Command для двигателя ПЛК PTZ LED

В комплект входит:

• 1 шт. 2 в 1 RS485/TTL232 4-канальный МОП-транзистор

Основные характеристики:

• Рабочее напряжение: 6-25 В постоянного тока
• Рабочий ток: 10-15 мА
• Совместимость с двумя режимами командного управления: AT-командой и командой MODBUS RTU
• Команда AT: ВКЛ/ВЫКЛ/самоблокировка/блокировка/Мгновенный/задержка, время задержки 0,1-9999,9 секунды
• Команда MODBUS RTU поддерживает код функции 01/03/05/06/15/16
• В командном режиме MODBUS можно использовать до 247 устройств параллельно
• Интерфейсы RS485 и RS232 (TTL) — эти два интерфейса не зависят друг от друга и могут использоваться одновременно
• 4-канальный выход на МОП-трубку (O1-O4), максимальная мощность привода 3 А, выход низкого уровня NPN, может управлять резистивными и индуктивными нагрузками: светодиодные реле, маломощные двигатели, электромагнитные клапаны
• 8-канальные выходные контакты уровня 5 В TTL (O5-O12), максимальная пропускная способность 10 мА, выход низкого уровня по умолчанию (NPN), может быть установлен на выход высокого уровня (PNP) по команде
• Размер: 96,5 × 35 × 15 мм
• Вес: 27 грамм

Особенности эксплуатации:

• Для стабильной работы мощность источника питания должна быть более чем в 2 раза больше мощности нагрузки; если это индуктивная нагрузка — более чем в 3 раза
• По умолчанию команда AT и команда Modbus RTU могут использоваться одновременно. Если две контактные площадки M0 сварены вместе, можно использовать только команду Modbus RTU

Применение:

• Плата расширения ввода-вывода ПЛК
• Умный дом, домашняя автоматизация
• Привод двигателя постоянного тока
• Реле электромагнитный клапан
• Мониторинг безопасности
• Система идентификации
• Измерители тока и напряжения
• Драйверы светодиодных ламп
• Автоматическое управление занавесками
