Релейный модуль 8 входов/выходов DC 12/24В RS485 Modbus RTU DIN35
О товаре

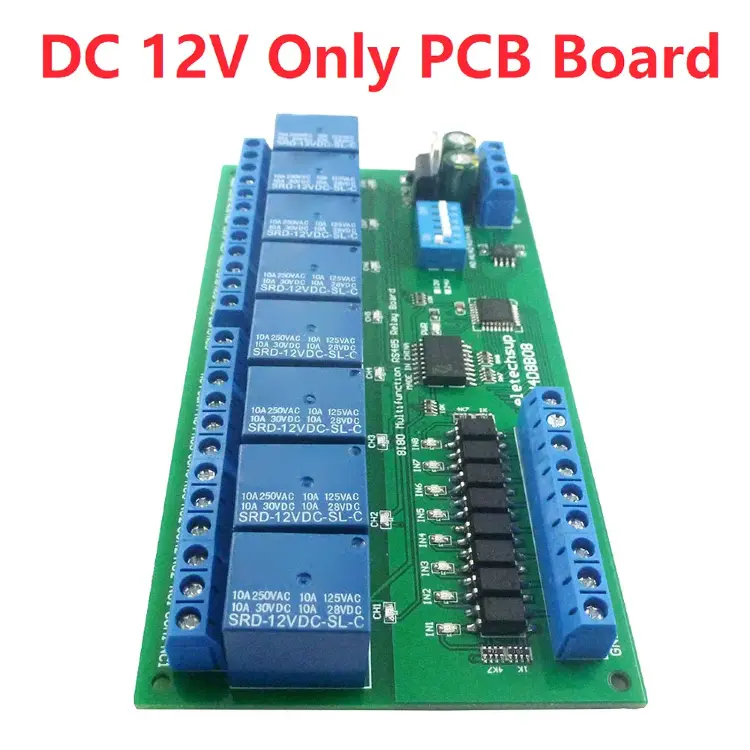

Релейный модуль с 8 гальванически изолированными входами и 8 выходами для управления электрическими цепями. Поддерживает протоколы RS485 и Modbus RTU, работает от напряжения 12 или 24 В постоянного тока. Идеален для автоматизации систем видеонаблюдения, управления электроприводами, защитных систем и промышленной автоматики. Компактный корпус монтируется на DIN-рейку, максимальная нагрузка на контакты до 10 А
Описание
Релейный модуль с 8 изолированными входами и 8 выходами, предназначенный для установки на DIN-рейку 35 и C45. Напряжение питания: DC 12 В или 24 В.
Характеристики потребления тока:
- Реле в режиме ожидания (все реле закрыты): 13 мА
- 1 реле включено: 41 мА
- 2 реле включены: 69 мА
- 3 реле включены: 95 мА
- 4 реле включены: 122 мА
- 5 реле включены: 149 мА
- 6 реле включены: 174 мА
- 7 реле включены: 198 мА
- 8 реле включены: 225 мА
8 входных портов с фотоэлектрической изоляцией (активный низкий уровень, NPN). Взаимосвязь входов и выходов может быть установлена либо связанной (жесткой), либо независимой через командиры.
Поддерживаемые режимы работы: открытие, закрытие, отключение, самоблокировка, блокировка, задержка (всего 6 команд). При использовании команды задержки максимальное время задержки составляет 255 секунд.
Протокол связи: MODBUS RTU. Поддерживаются функциональные коды 03, 06, 16. В режиме команды MODBUS модуль может управлять до 64 устройствами на параллельных шинах.
Стандартная скорость передачи данных: 9600 бит/с. Скорость передачи можно выбрать перемычкой: 2400, 4800, 9600, 19200 бит/с.
Димензии и масса:
- Только печатная плата: 136 × 72 × 20 мм, вес 134 г
- С коробкой на DIN-рейку: 140 × 88 × 42 мм, вес 223 г
Максимальная нагрузка контактов:
- 10 А / 250 В переменного тока
- 10 А / 125 В переменного тока
- 10 А / 30 В постоянного тока
- 10 А / 28 В постоянного тока
- 10 А / 12 В постоянного тока
Корпус из огнестойкого материала класса VO.
Применение: плата расширения ввода-вывода ПЛК, управление PTZ-камерами видеонаблюдения, системы мониторинга безопасности, системы распознавания, управление двигателями (вперед и назад), автоматическое управление шторами.
Комплектация: 1 релейный модуль RS485 с 8 входами и 8 выходами.
Характеристики
| Напряжение питания | DC 12 В / DC 24 В |
| Количество входов | 8 |
| Количество выходов | 8 |
| Изоляция входов | Фотоэлектрическая |
| Тип входов | NPN активный низкий уровень |
| Режимы работы | Открытие, закрытие, отключение, самоблокировка, блокировка, задержка |
| Максимальное время задержки | 255 секунд |
| Протокол связи | MODBUS RTU |
| Поддерживаемые функциональные коды | 03, 06, 16 |
| Количество управляемых устройств | До 64 |
| Скорость передачи данных | 9600 бит/с (программируется: 2400, 4800, 9600, 19200 бит/с) |
| Размеры (печатная плата) | 136 × 72 × 20 мм |
| Размеры (с коробкой) | 140 × 88 × 42 мм |
| Вес платы | 134 г |
| Вес с коробкой | 223 г |
| Максимальная нагрузка (переменный ток) | 10 А / 250 В, 10 А / 125 В |
| Максимальная нагрузка (постоянный ток) | 10 А / 30 В, 10 А / 28 В, 10 А / 12 В |
| Тип корпуса | Огнестойкий класс VO |
| Способ монтажа | DIN-рейка 35, C45 |
| Модель | UM72 |
| Цвет | Зеленый |
| Бренд | Aideepen |
| Происхождение | Китай |
