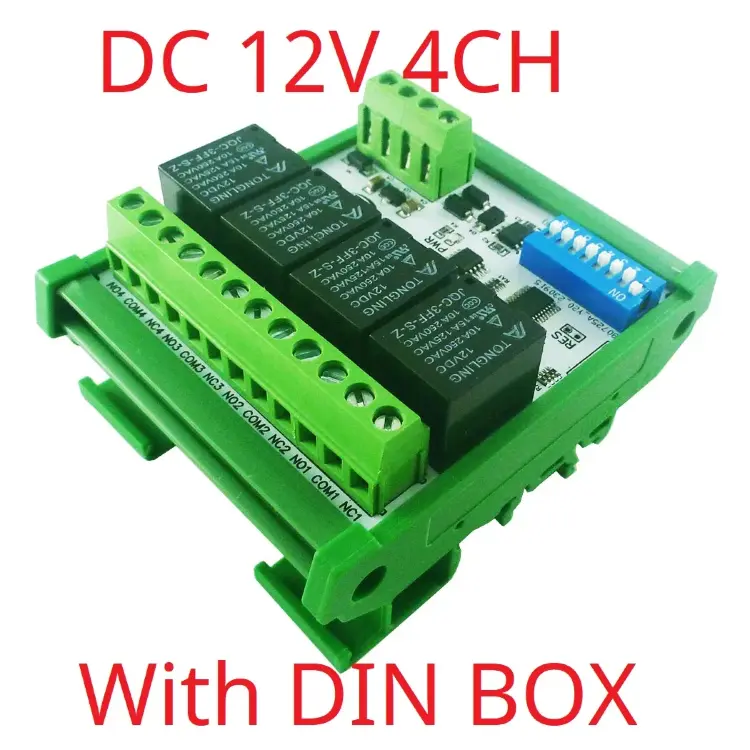

Релейный модуль 4CH Modbus RTU RS485 DC 12V 24V с DIP-переключателем и DIN-коробкой
О товаре
4-канальный релейный модуль для управления устройствами по протоколу Modbus RTU через интерфейс RS485. Поддерживает напряжение 12В и 24В постоянного тока с максимальной нагрузкой 10А при 250В переменного тока. Настраивается через DIP-переключатели для установки ID слэва, скорости передачи и паритета. Предназначен для систем автоматизации, управления устройствами и промышленного применения
Описание
4-канальный релейный модуль Modbus RTU RS485 DO на 12В/24В постоянного тока
Рабочее напряжение: 12В/24В постоянного тока
Ток в режиме ожидания (все реле закрыты) 5 мА, 1 реле открыто — 30 мА, 4 реле открыты — 120 мА
Команды: «Открыть», «Закрыть», «Моментальное действие», «Самоблокировка», «Интерлок», «Задержка», «Открыть все», «Закрыть все»
Команда MODBUS RTU: запись 05/06/15/16, чтение 01/03
По команде "Delay" максимальное время задержки составляет 255 секунд
6 команд MODBUS можно выполнить через последовательный интерфейс HyperTerminal (serial assistant) или через «Modbus Poll»
Настройка идентификатора слэва через DIP-переключатель: 1-63 ID
Настройка скорости передачи данных через DIP-переключатель: 9600/19200/38400/115200 BPS
Паритет: Нет (по умолчанию), Чётный, Нечётный
Размеры: 69×72×18 мм (только плата); 73×82×38 мм (с DIN-боксом)
Вес: 71 г (только основной блок), 128 г (с DIN-боксом)
Максимальная нагрузка: 10А 250В переменного тока; 15А 125В переменного тока; 10А 28В постоянного тока
Характеристики
| Количество каналов | 4 |
| Рабочее напряжение | 12В/24В постоянного тока |
| Ток в режиме ожидания | 5 мА |
| Протокол | Modbus RTU RS485 |
| Диапазон ID слэва | 1-63 |
| Скорость передачи данных | 9600/19200/38400/115200 BPS |
| Максимальное время задержки | 255 секунд |
| Размеры (только плата) | 69×72×18 мм |
| Размеры (с DIN-боксом) | 73×82×38 мм |
| Вес (только плата) | 71 г |
| Вес (с DIN-боксом) | 128 г |
| Максимальная нагрузка АС | 10А 250В; 15А 125В |
| Максимальная нагрузка DC | 10А 28В |
| Бренд | eletechsup |
| Происхождение | Китай |
