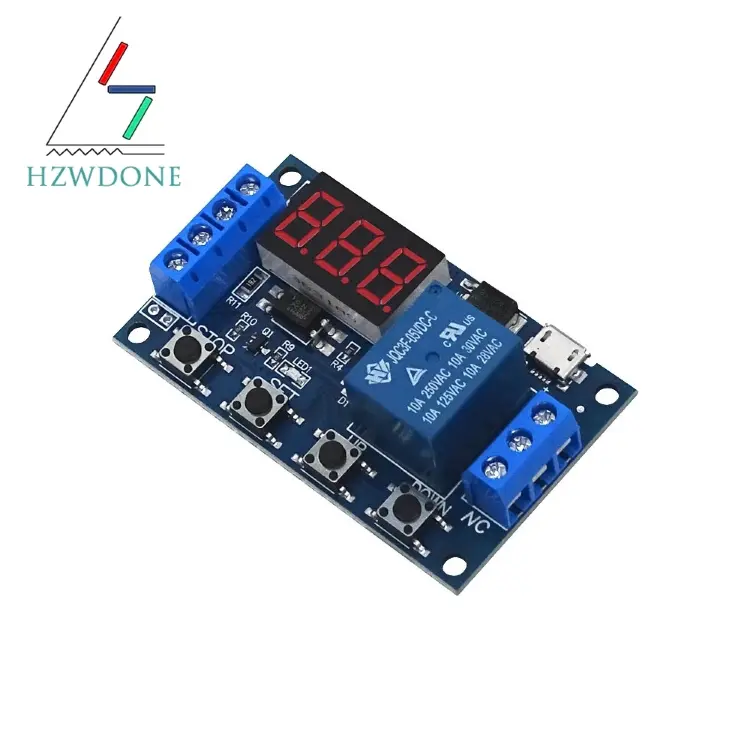

Реле таймера постоянного тока 6-30В программируемое со светодиодным дисплеем

Программируемый модуль таймера для систем автоматизации и умного дома, работающий при напряжении 6–30 В постоянного тока. Реле поддерживает множество режимов управления с регулируемой задержкой от 0,1 секунды до 999 минут. Может управлять нагрузками до 30 В постоянного тока или 220 В переменного тока при токе до 5 А. Оптопарная изоляция обеспечивает надежную защиту от помех, а запрограммированные параметры сохраняются в памяти устройства

Описание

Рабочее напряжение: 6–30 В.

Источник триггерного сигнала: триггер высокого уровня (3,0 В-24 В), заземление сигнала и заземление системы не распространяется, что может увеличивать защиту от помех. Система (короткая цепь также подключается к земле общим).

Выходная емкость: может управлять устройствами постоянного тока не более 30 В, 5 А, или устройствами переменного тока 220 В, 5 А.

Изоляция оптопары: улучшает возможности защиты от помех. После настройки параметров все значения сохраняются в памяти навсегда.

Предупреждение: Релейный контакт пассивный. 1 канал имеет функцию управления включением/выключением.

Режимы управления:

P1: После срабатывающего сигнала силовое реле включается на время OP, а затем выключается. В период OP после операции:

• P1.1: сигнал существует снова, но неэффективен
• P1.2: сигнал триггера срабатывает снова, время запускается еще раз
• P1.3: сигнал триггера срабатывает снова, сброс; реле отключается, время останавливается

P2: Дается триггерный сигнал, затем после выключения реле CL силовое реле OP включается на время; затем происходит измерение времени и переключение реле.

P3.1: После подачи сигнала триггера силовое реле включается на время OP, реле CL отключается на время; затем рабочий цикл повторяется сверху. Реле отключается, время останавливается. Время цикла (LOP) можно установить.

P3.2: После подключения без необходимости триггерного сигнала силовое реле включается на время OP, реле CL отключается на время; затем рабочий цикл повторяется сверху. Время цикла (LOP) можно установить.

Q4: Функция удержания сигнала. Если нет триггерного сигнала, время будет отсчитываться, реле остаются включенными. Когда сигнал исчезает, за время OP происходит переключение реле. По истечении времени, если сигнал снова отсутствует, время очищается.

Интервал времени:

0,1 с (минимум) ~ 999 мин (максимум), непрерывно регулируемый.

Выбор интервала времени:

В режиме интерфейса установки параметров нажмите кнопку STOP для выбора времени.

Если десятичная точка в некоторых местах, интервал времени — 1 с - 999 с.

Если две десятичные места, интервал времени — 0,1 с - 99,9 с.

Если нет десятичной точки, интервал времени составляет 1 мин - 999 мин.

Введение параметров:

Время включения OP, время отключения CL, время цикла LOP (1-999 раз, «---» — неограниченный цикл).

Установка параметров:

1. Сначала обратитесь в режим работы реле.

2. В соответствии с режимом работы реле главный интерфейс вспыхивает с текущим режимом; стандартный режим P1.1, затем входит в главный интерфейс (Enter). Нажмите и удерживайте кнопку SET две секунды, затем входит режим интерфейса выбора режима. Нажимайте кнопку UP, кнопку DOWN для выбора режима установки (P1.1 ~ P4).

3. После выбора режима коротко нажмите SET для установки соответствующего параметра. Параметр, который вы хотите найти, будет мигать (время включения OP, время отключения CL, время цикла LOP, «---» — неограниченный цикл). Нажимайте UP, DOWN для установки значения параметра. Поддерживается длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение на 1). После установки значения параметра коротко нажмите кнопку STOP для выбора десятичного места; выберите интервал времени (от 0,1 с до 999 мин). Коротко нажмите SET для установки следующего параметра режима. Процесс повторяется.

4. После установки параметров режима нажмите и удерживайте кнопку SET. Текущий режим конфигурации вспыхнет, затем вернитесь в главный интерфейс. Параметры установлены успешно.

Главный интерфейс:

Когда реле не работает, отображается «000» (без десятичной точки). При работе реле на экране отображается десятичная точка.

Интерфейс выбора режима:

Нажмите и удерживайте кнопку SET для входа. После установки нажмите и удерживайте кнопку SET, чтобы вернуться в главный интерфейс.

Расширенная функция кнопки STOP:

Активация режима реле:

1. ВКЛ: PO в режиме реального времени, реле можно включить.

2. ВЫКЛ: реле не разрешено для подключения в готовом состоянии.

На главном интерфейсе коротко нажмите кнопку STOP для переключения включения и выключения. Текущее состояние вспыхивает в памяти; затем вернитесь в главный интерфейс. Это функция аварийной остановки: одно нажатие кнопки переворачивает реле.

Режим сна:

Режим сна C-P: в течение 5 минут без работы. Трубка nixie автоматически закрывает дисплей и программную функцию.

Режим D-Normal: трубка nixie показывает постоянно.

Примечание: Нажмите и удерживайте кнопку STOP в течение 2 секунд для переключения между режимами C-P и D-Normal. Текущее состояние вспыхивает, затем вернитесь в главный интерфейс.

Размер: 6,3 × 3,8 × 1,5 см.
