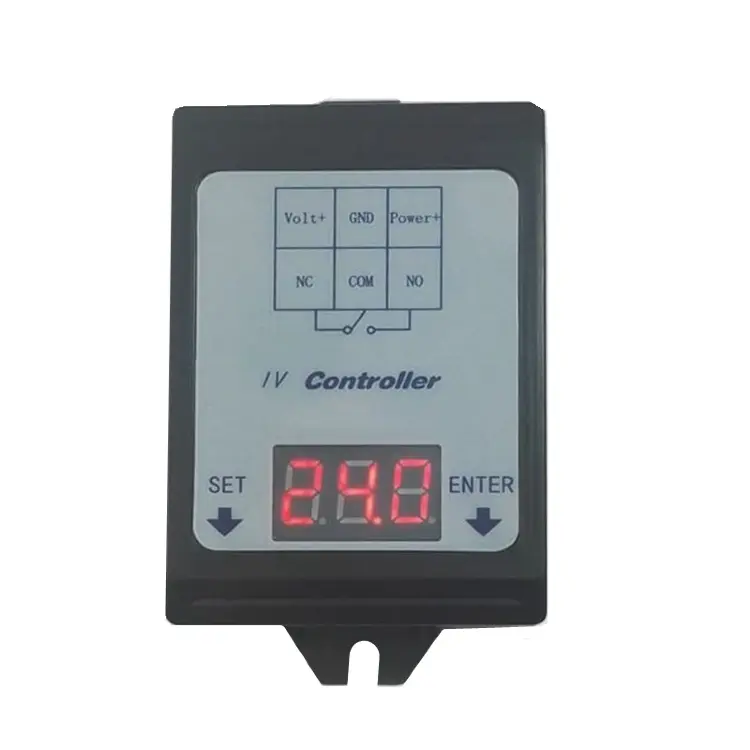

Реле контроля напряжения постоянного тока A30-U1 6-80В, выключатель 30А

Только под заказ.

Реле контроля напряжения постоянного тока для управления зарядом и разрядом аккумуляторов. Оснащено светодиодным цифровым дисплеем, позволяет настраивать верхний и нижний пределы срабатывания с гистерезисом. Имеет один канал обнаружения напряжения и релейные выходы (нормально открытый и нормально закрытый) для управления нагрузками. Контакты рассчитаны на ток до 30А при напряжении 250В переменного тока

Описание

Реле контроля напряжения постоянного тока, которое может быть настроено для срабатывания при превышении максимального значения и отключения при его опускании ниже минимального значения. Или его можно настроить следующим образом: реле будет закрыто, когда его выходное напряжение ниже нижней границы, и будет открыто, когда оно превосходит верхнюю границу. Гистерезис верхних и нижних пределов работы предотвращает частое включение реле при достижении напряжения критической величины.

Контроллер использует светодиодный цифровой дисплей для отображения состояния, интеллектуальное программное управление, имеет один канал для обнаружения напряжения и один комплект релейных выходов (нормально открытый и нормально закрытый), что позволяет осуществлять таймер заряда и разряда аккумулятора.

Параметры производительности:

Диапазон обнаружения и отображения напряжения: 0 ~ 99,9 В ± 0,1 В

Параметры реле:
Комплект трансформаторов контактов (нормально открытый, нормально закрытый): нормально открытый контакт 30А/250В переменного тока, 30А/30В постоянного тока, нормально закрытый контакт 20А/250В переменного тока, 20А/30В постоянного тока.

Примечание: При высоковольтном постоянном токе могут возникнуть повреждения контактов дуговым разрядом. При подключении к высоковольтной нагрузке постоянного тока (выше 30 В постоянного тока) уменьшается емкость сопротивления контактов, и максимальный ток нагрузки постоянного тока обычно составляет 10 А.

Сопротивление контактного соединения: ≤100 мОм

Механическая прочность: >10 миллионов циклов

Электрическая износостойкость: более 100 000 раз (30А-250В переменного тока)

Рабочий ток:

• 8 мА/24 В при отключении реле
• 4 мА/24 В при выключении цифровой лампы
• 58 мА/24 В при закрытии реле

Температура рабочего среды: -40～+85°C
Параметры можно сохранять до 30 лет.

Примечание: полярность обнаружения напряжения не может быть изменена. Соединения должны быть выполнены в режиме отключения питания!

Используйте этот продукт для работы с высоким напряжением требуется базовое знание электротехники. Опасность высокого напряжения!

Контакт нагрузки реле имеет три контакта (комплект для переоборудования): общая точка, нормально закрытая точка, нормально открытая точка, максимальный ток контакта 30А (переменный ток 250В, постоянный ток 30В). Обратите внимание на то, что реле подключается к напряжению, превышающему 30В постоянного тока. В этом случае мощность тока нагрузки будет уменьшена (максимальный ток нагрузки составляет 10 А при 60 В постоянного тока). Превышение нормального нагрузочного режима влияет на срок службы. Когда реле не подключено к источнику питания, реле отключается, и общая точка контакта и нормально закрытая контактная точка включаются. Когда катушка реле подключается к электросети, реле включается, и общие и нормально открытые контакты включаются в работу. Релейный контакт эквивалентен переключателю. При подключении нагрузка должна быть подключена последовательно в силовой цепи. Не короткозамыкайте источник питания. Отрицательный полюс входа детектора напряжения и отрицательный полюс источника питания соединены с общим заземлением.

Когда рабочий режим активирован, отображается значение напряжения обнаружения. Система в реальном времени собирает и отображает значения напряжения постоянного тока между контактами «обнаружение напряжения +» и «GND». Когда измеряемое напряжение превышает установленную максимальную цену ограничительной степени регулирования, реле закрыто и разблокируется, когда его показатель станет ниже нижней границы. Также его можно настроить так, чтобы реле срабатывало, когда его напряжение превышает верхний предел, установленный в системе, и закрывалось, когда его напряжение ниже нижнего предела, установленного в системе.

Программирование:

Нажмите кнопку SET, чтобы быстро перейти в режим настройки. Значение настроек мигает. Нажмите кнопку ENTER, чтобы увеличить настраиваемое значение с 0 до 9. Первый шаг — это установка максимального значения напряжения. Нажмите кнопку SET три раза. Вторая группа ограничений — это нижняя пределовая напряжение, и нижний предел напряжения не может превышать верхний предел значения (если нижний предел значения не может быть установлен, сначала увеличьте верхний предел). Нажмите кнопку SET для переключения в третий режим: значение — это коррекция напряжения, по умолчанию — 0, диапазон настройки — от -0,5 до +0,5 В. Цифровая трубка имеет автоматическое закрытие (0-9 минут), по умолчанию 0, что означает, что цифровая трубка всегда отображает данные.

Четвертая группа указывает на основную регулировку напряжения, что означает, что реле активируется при напряжении выше верхней пределовой, и отключается при напряжении ниже нижней пределовой. Нажатие на клавишу ENTER в течение короткого времени может быть настроено на «ON L», чтобы указать, что напряжение ниже нижней границы тянет и отпускает, когда оно оказывается выше верхней отметки.

После нажатия кнопки SET цифровая трубка перестанет мигать и перейдет в режим контроля обнаружения напряжения, если ваши пределы регулировки напряжения (верхний и нижний) установлены на фазу. Также если напряжение 12,0 В, и если обнаруживается, что ток колеблется вокруг 12,0 В, это может привести к частому включению и выключению реле. Следовательно, рекомендуется установить определенную разницу между верхней и нижней границами.

В режиме определения времени (режима подсчета секунд) нажмите на клавишу ENTER, чтобы переключить режим подсчета времени на реле (в режиме подсчета времени последняя точка в дисплее мигает). Время сброса таймера будет отображено на дисплее, когда реле будет отключено, и таймер будет повторно настроен после повторного подключения реле. Вы можете нажать ENTER в течение трех секунд, чтобы сбросить значение таймера.

Обратите внимание: клемма для измерения напряжения должна быть надёжно соприкасаема, проводка может быть несвязана, а изоляция вокруг печатной платы может приводить к неточности показаний при измерении напряжения.
