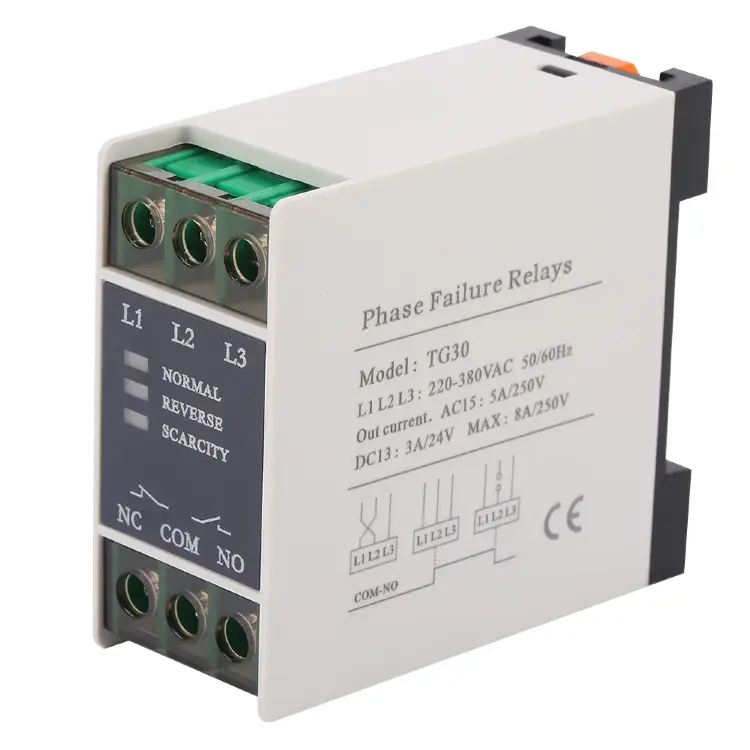

Реле контроля фаз TG30, 3-фазное, 220-380В AC

Только под заказ.

Трёхфазное реле последовательности фаз TG30 предназначено для защиты электродвигателей и трёхфазного оборудования от аварийных режимов. Устройство обнаруживает потерю фазы, обратную последовательность фаз и несимметрию напряжений, быстро отключая нагрузку при неисправности. Реле применяется для защиты компрессоров, насосов, вентиляторов, воздушных компрессоров и другого трёхфазного оборудования, имеет задержку отключения 1-3 секунды для исключения ложных срабатываний

Описание

TG30 — трёхфазное реле контроля последовательности фаз для напряжения 220-380 В переменного тока.

Реле обнаруживает форму волны и фазу источника питания, чтобы определить, находится ли источник питания в нормальном состоянии. При обратной фазе (антифазность), трёхфазном дисбалансе напряжения, потере фазы и коротком замыкании при индуктивной нагрузке, такой как двигатель, реле быстро срабатывает и выдаёт сигнал защиты схемы или нагрузки. Испытательный ток не вызывает ложных срабатываний. Реле полностью соответствует нормальным климатическим условиям работы.

Применяется для релейной защиты различных трёхфазных двигателей и оборудования: холодильных компрессоров, насосов, вентиляторов, воздушных компрессоров, лифтов, литьевых машин.

Характеристики защиты:

• Защита от потери фазы: при потере одной фазы в защищаемой схеме управления или в состоянии отключения красный световой индикатор загорается и получает приоритет.

• Защита от обратной фазы: мгновенная защита трёхфазных фаз L1, L2 и L3 от неправильной последовательности подключения. При обратной фазе жёлтый индикатор загорается.

• Задержка защиты: при неисправности реле срабатывает с задержкой 1–3 секунды.

Характеристики работы:

• При правильном подключении фаз L1, L2 и L3 зелёный свет реле загорается и реле закрывается. При неправильном подключении загорается жёлтый свет. При перестановке любых двух фаз реле распознаёт последовательность фаз и начинает работать нормально. Если после устранения неисправности жёлтый свет не гаснет и реле остаётся открытым, при нормальной работе защищаемого оборудования это указывает на неправильное подключение внешней цепи. Реле имеет функцию защиты от неправильного подключения.

• L1, L2 и L3 подключаются к трёхфазной сети переменного тока. НО (нормально открытые контакты) и НЗ (нормально закрытые контакты) подключаются к общему выводу COM через провод напрямую к клеммам.

Характеристики
