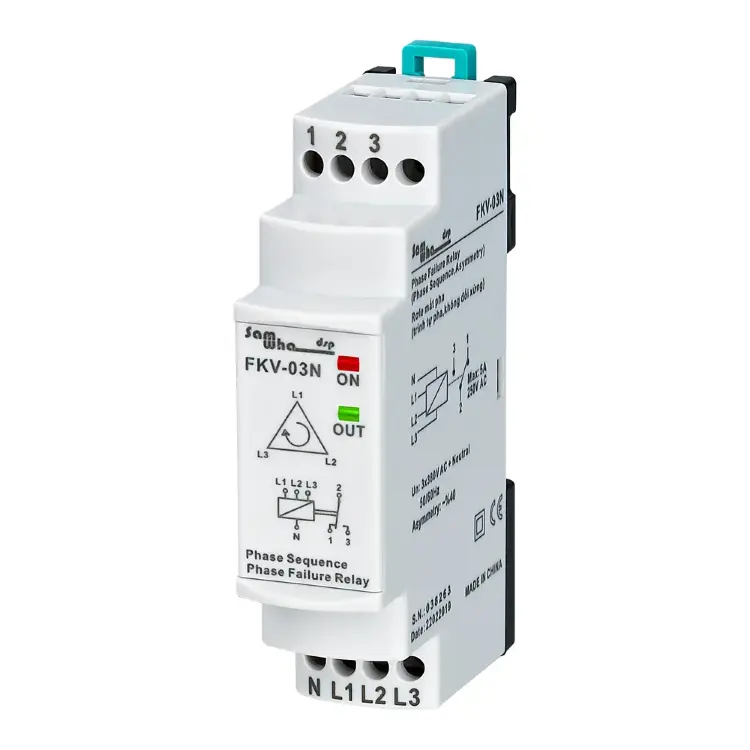

Реле контроля фаз Samwha-Dsp FKV-03N 3×380VAC

Только под заказ.

Реле защиты трехфазной сети FKV-03N предотвращает повреждение электрооборудования при сбое фаз, асимметрии напряжения или обрыве провода. Контролирует последовательность и симметрию фаз в диапазоне ±40%. Оснащено светодиодными индикаторами для визуального контроля состояния и автоматически отключает нагрузку при обнаружении неисправности

Описание

Реле контроля фаз FKV-03N предназначено для предотвращения любого выхода из строя трехфазных двигателей из сети.

Принцип использования и работы

Сделайте соединения устройства в соответствии со схемой подключения.

Нормальная работа (без ошибок): Когда напряжение находится на нормальных значениях и правильная фаза, реле включается и светодиодный индикатор выключается.

Асимметричная ошибка: когда какая-либо фаза выходит из нормального диапазона, светодиодный индикатор ERR мигает (с 2 секундными интервалами), светодиодный выход выключен и реле отключено.

Включается реле: 2 (COM) и 3 (NC) короткого замыкания, 1 (NC) и 2 (COM) открытого замыкания.

Реле отключено: 2 (COM) и 1 (NC) короткое замыкание, 1 (NC) и 2 (COM) открытая цепь.

Техническое обслуживание

Выключите устройство и отпустите его от подключения. Очистите ствол устройства тампоном. Не используйте проводник или химикат, так как это может повредить устройство. Убедитесь, что устройство работает после очистки.

Предупреждения

• Используйте устройство в соответствии с руководством пользователя
• Не используйте устройство во влажном состоянии
• Включите выключатель и выключатель в сборе
• Поместите выключатель и выключатель рядом с устройством, оператор может легко добраться
• Отметьте выключатель и выключатель как выходное соединение для устройства

Характеристики
