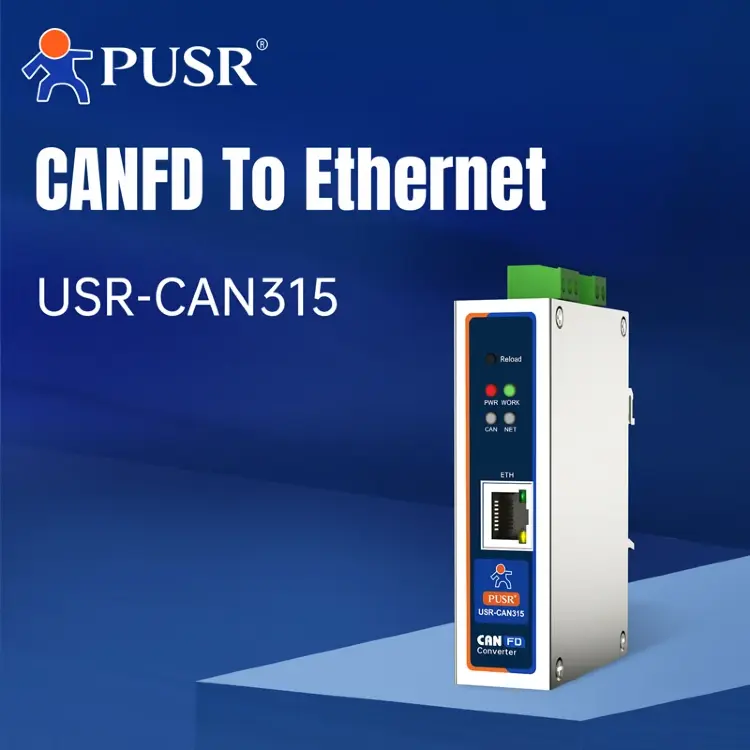

Преобразователь протокола CANFD в Ethernet/RS485/RS232 USR-CAN315/316

Преобразователь протокола CANFD USR-CAN315/316 для преобразования данных между CANFD и Ethernet/RS485/RS232, а также поддержки Modbus RTU/TCP. Устройство поддерживает пять режимов преобразования данных, 32 программируемых фильтра и скорость передачи до 5 Мбит/с. Монтируется на DIN-рейку, обеспечивает высокую надежность с защитой от электромагнитных помех и работает в широком диапазоне температур от -40°C до +85°C

Описание

USR-CAN315/316 — преобразователи CANFD в Ethernet/RS485/RS232, устанавливаемые на DIN-рейку. Серия поддерживает пять режимов преобразования данных: прозрачное преобразование, прозрачное преобразование с идентификатором, преобразование по стандартному протоколу, преобразование по протоколу Modbus и пользовательское преобразование. CAN316 обеспечивает взаимное соединение между CAN-устройствами и последовательными устройствами, а CAN315 подключает CAN-устройства к сетевым устройствам.

Ключевые особенности:

• Версия с последовательным портом и версия с сетевым портом
• Протокол CANFD: совместим с CAN2.0 A/B
• 5 режимов работы: поддерживает протокол Modbus
• 32 набора фильтров: настраиваемые программно
• Высокая надежность: уровень защиты от электромагнитных помех 3
• Широкий диапазон рабочих температур: -40℃~+85℃
• Монтаж на DIN-рейку
• Ультраширокая скорость передачи данных: CANFD может достигать до 5 Мбит/с
• Поддерживает настройку через компьютер и AT-команды, а также обновление прошивки через последовательный порт

Ethernet в CANFD, двусторонняя передача данных. RS485/RS232 в CANFD, двусторонняя передача данных. Шлюз CANFD в Modbus RTU/TCP.

Поддерживает 64 группы приема сообщений и 64 группы отправки сообщений. Устройство может работать как в режиме Modbus-мастера, так и в режиме Modbus-слейва.

Сценарий 1: Датчики и другие устройства связи Modbus подключены к системе управления на базе шины CAN.

Сценарий 2: Устройства CAN поддерживают доступ к главным системам управления Modbus.

Традиционные CAN-устройства переживают волну модернизации с появлением высокопроизводительного, полнофункционального протокола CAN FD.

Экстремальная скорость передачи данных: 5 Мбит/с, с увеличением пропускной способности на 400%. Большой объем данных: 64 байта. Объем передачи данных за один кадр увеличен в 8 раз. Ультра-низкая задержка: на уровне микросекунд, время отклика сокращено на 80%.

Поддерживается 5 режимов работы:

• Прозрачное преобразование: обеспечьте оригинальное преобразование между фреймами CANFD и серийными фреймами.
• Прозрачное преобразование с идентификатором: преобразование информации идентификатора из последовательных кадров в кадры CANFD.
• Стандартное преобразование: преобразование между 13-байтовым стандартным форматом кадра CAN и 69-байтовым стандартным форматом кадра CANFD.
• Преобразование протокола Modbus: реализация передачи данных Modbus по шине CAN с помощью сегментации и повторной сборки пакетов.
• Индивидуальная конвертация протоколов: пользователи могут настраивать заголовки и трейлеры кадров для обеспечения двусторонней конвертации данных.

Примечание: данные CAN и Modbus должны быть редактируемыми.

Многоуровневая защита оборудования, надежность и стабильность:

• Защита от электромагнитных помех: уровень 3
• Широкий диапазон рабочих температур: -40℃~+85℃
• Двойной сторожевой таймер: аппаратный и программный сторожевой таймер, обеспечивающий стабильную работу.
• Широкий диапазон входного напряжения: DC 9-36В, поддерживает защиту от обратного подключения питания.

32 набора настраиваемых фильтров. USR-CAN315/316 поддерживает фильтрацию данных в соответствии со стандартными, расширенными и пользовательскими структурами кадров. В пользовательском режиме пользователи могут настроить до 32 наборов методов фильтрации, чтобы избежать значительных помех в работе с большими объемами данных.

Многофункциональное совершенство:

• Поддержка стандартных и расширенных фреймов
• Поддержка регистрационных пакетов и пакетов поддержания соединения
• Модернизация сетевого порта
• Поддержка пользовательской скорости передачи данных
• Параметры конфигурации через AT-команды/верхний компьютер

Широкий диапазон скоростей передачи данных:

• Скорость передачи данных в арбитражном поле CAN FD: 5 Кбит/с ~ 1 Мбит/с
• Скорость передачи данных поля CAN FD: 100 Кбит/с ~ 5 Мбит/с

Применения:

• Автомобильная электроника
• Промышленная автоматизация
• Зарядка электромобилей
• Мониторинг дорожного движения

Размеры: 110×27×76,1 мм (включая монтажные крепления и направляющую).

В комплекте:

• Основной блок ×1
• Сетевой кабель (стандартно только для CAN315)
• Сертификат соответствия
