Повторитель RS485 с двойным мастером GC-1201, оптоизоляция, Modbus

Устройство для синхронизации двух мастер-станций RS485 с одной или несколькими подчиненными станциями. Оптоэлектронная изоляция защищает оборудование от помех и скачков напряжения. Предотвращает конфликты данных при одновременном обращении двух главных станций к рабским устройствам. Подходит для систем автоматизации, мониторинга, контроля доступа и других сетей RS485

Описание

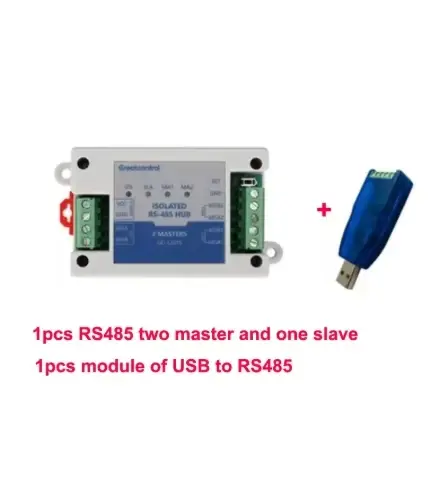

Концентратор RS485 с двусторонней оптоизоляцией GC-1201 — коммуникационное устройство, поддерживающее две мастер-станции RS485 и одну или более рабских станций. Используется для решения конфликтов связи при двух главных станциях, связанных с рабскими станциями одновременно.

Мастер-станция 1 получает данные рабской станции только на мастер-станцию 1, но не на мастер-станцию 2. Мастер-станция 2 получает данные рабской станции только на мастер-станцию 2, но не на мастер-станцию 1.

Между интерфейсом мастер-станции и рабской станции используется технология фотоэлектрической изоляции для защиты оборудования мастер-станции от помех. Схема имеет защиту от электростатического разряда 15 кВ и устройства молниезащиты 5 кА, обеспечивающие эффективную изоляцию.

Каждый из трёх интерфейсов связи имеет индикаторную лампу, которая визуально показывает состояние каждого порта связи. Формат связи и скорость передачи данных между мастер-станцией и интерфейсом рабской станции могут быть установлены программным обеспечением.

Продукт подходит для систем автоматического управления, систем мониторинга, систем контроля доступа к сигнализации, зарядки IC-карт, считывания счётчиков, зарядки парковочных карт и других комплексных коммуникационных систем RS485.

Входное питание DC 9–36 В имеет защиту от перегрузки по току и обратного подключения. Скорость передачи данных 32-битного MCU и высокоскоростного оптрона может достигать 115200 бит/с. Порт связи рабской станции поддерживает до 120 устройств.

Коммуникация и источник питания полностью изолированы между интерфейсами мастер- и рабной станции.

Скорость связи зависит от скорости передачи данных и длины данных: более высокая скорость передачи данных и более короткая длина данных обеспечивают быструю скорость связи. Также скорость связи зависит от скорости реакции рабской станции: быстрая скорость реакции рабской станции повышает общую скорость связи.

Пример использования протокола MODBUS для чтения 11 регистров при скорости передачи данных 9600 бит/с: полный процесс связи занимает около 100 мс, время передачи данных модуля (один приём и одна передача) занимает около 38 мс.
