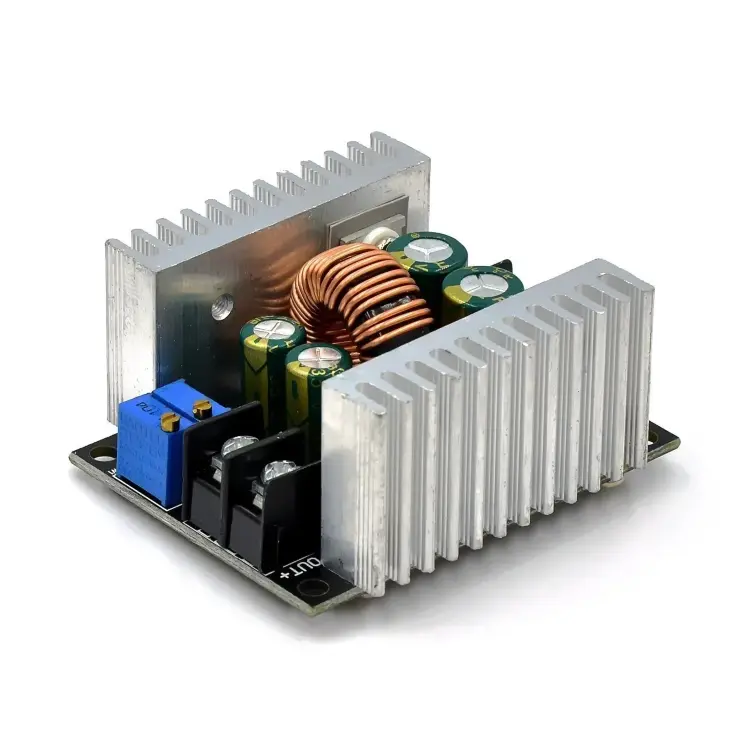

Понижающий преобразователь DC 300W 20A 6-40V модуль

Синхронный понижающий модуль постоянного тока с входным напряжением 6-40В и выходным напряжением 1.2-35В. Предназначен для питания светодиодов, зарядки литиевых и никель-кадмиевых аккумуляторов, работы с солнечными панелями и ветрогенераторами. Обеспечивает выходной ток до 20А при максимальной эффективности 96% и защиту от короткого замыкания

Описание

Параметры модуля

Входное напряжение: 6-40 В

Тип модуля: синхронный выпрямитель, неизолированный понижающий модуль постоянного тока, модуль постоянного напряжения, зарядный модуль CC CV

Область применения: мощный светодиодный привод постоянного тока, зарядка литиевых батарей (включая литий-ионные), 4В, 6В, 12В, 14В, 24В, зарядка аккумуляторов, никель-кадмиевые батареи, NIMH аккумуляторы, солнечные панели, ветрогенераторы

Входное напряжение: 6-40 В постоянного тока

Выходное напряжение: непрерывно регулируемое (1,2-35 В постоянного тока). Для длительного времени до 32 В (применимо для применений, где входное напряжение выше; выходное напряжение не может быть повышено)

Выходной ток: до 20 А. Для длительного времени 15 А (при температуре силовых элементов 65 градусов рекомендуется добавить вентилятор для теплоотвода и использовать дератинг при высоком выходном напряжении)

Диапазон ограничения тока: 0,2–20 А (регулируемый). Если температура модуля превышает 65 градусов, добавьте вентилятор

Минимальный перепад напряжения: 3 В

Рабочая частота: 150 кГц

Эффективность преобразования: максимальная эффективность около 96%, зависит от перепада напряжения и условий окружающей среды

Выходная пульсация: около 50 мВ (без шума), полоса пропускания 20 МГц (только для справки), измерение при входе 24 В

Рабочая температура: -10°С до +75°С (обратите внимание на температуру силовых элементов при использовании. Если температура слишком высока, усиливайте теплоотвод или применяйте дератинг)

Направление регулировки потенциометра: по часовой стрелке (увеличение), против часовой стрелки (уменьшение)

Защита от короткого замыкания на выходе: да (мгновенная защита). При настройке тока значение тока не должно приводить к длительному короткому замыканию

Защита от обратного подключения на входе: нет

Защита от обратного потока на выходе: нет. Для нагрузок с активным или индуктивным характером необходимо добавить диод!

Тип подключения: клеммные колодки

Размер модуля: 60 × 53 × 30 мм

Метод регулирования выходного тока:

• Регулировка потенциометра CV в соответствии с требованиями вашей нагрузки. Установите выходное напряжение на требуемое значение

• Потенциометр CC против часовой стрелки, 30 оборотов (выходной ток устанавливается в минимум). При подключении светодиода отрегулируйте потенциометр CC на требуемый ток. Для зарядки аккумулятора подключите предварительно разряженный аккумулятор, затем получите выход. Отрегулируйте CC на требуемый ток зарядки (для зарядки необходимо использовать точную регулировку разряда аккумулятора, так как при большей оставшейся емкости аккумулятора требуется меньший ток зарядки)
