Плата реле температурного коллектора RS485 Modbus RTU NT48A08/NT48B20/NT48C32

Многоканальная плата для мониторинга температуры с поддержкой протокола Modbus RTU. Поддерживает 8, 20 или 32 канала подключения NTC датчиков, работает в диапазоне -20°C до +125°C с точностью 1%. Универсальный источник питания DC 7-25В позволяет интегрировать устройство в различные системы автоматизации и мониторинга

Описание

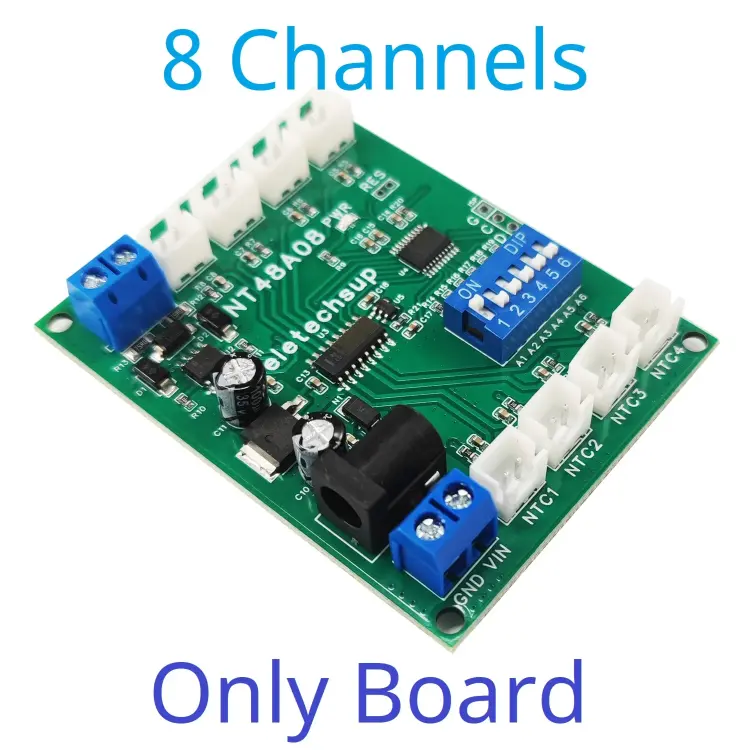

NT48A08 NT48B20 NT48C32 — новая версия датчика температуры RS485 NTC. Доступны версии с 8/20/32 каналами на выбор. Может одновременно измерять температуру до 32 каналов или измерять сопротивление обычных резисторов.

Особенности:

• Стандартный протокол MODBUS RTU
• Широкодиапазонный источник питания постоянного тока 7-25В
• Множество настроек скорости передачи данных и контрольных бит можно задавать
• Диапазон измерения температуры: -20 °С до +125 °С
• Измерение температуры и сопротивления одновременно
• До 32 каналов температурных датчиков можно измерять одновременно

Описание:

Рабочее напряжение: DC 7-25В (DC 9В, 12В, 15В, 24В)

Рабочий ток: 10-30 мА (в зависимости от количества внешних NTC-датчиков)

Поддержка команд MODBUS RTU: функциональные коды 03, 04, 06, 16.

По умолчанию скорость передачи данных составляет 9600BPS. Скорость передачи данных можно выбрать: 2400, 4800, 19200, 38400, 57600, 115200BPS.

Можно выбрать режим паритета: без паритета, с четным паритетом и с нечетным паритетом.

Адаптированный датчик: термистор NTC 10K B3950 1%. До 8/20/32 NTC-датчиков можно подключать одновременно.

Диапазон измерения температуры (с использованием датчика NTC): -20°С до +125 °С.

Точность измерения температуры (с использованием датчика NTC): 1%.

Размеры плат (модулей):

• 8CH: 72×55×15 мм
• 20CH: 99×72×15 мм
• 32CH: 156×72×15 мм

Размеры в корпусе DIN-размера:

• 8CH: 87×57×34 мм
• 20CH: 102×87×34 мм
• 32CH: 159×87×34 мм

Вес одной платы:

• 8CH: 23 г
• 20CH: 38 г
• 32CH: 56 г

Вес упаковки (12 шт):

• 8CH: 73 г
• 20CH: 114 г
• 32CH: 171 г

Модуль может использоваться для измерения температуры с использованием NTC, а также для измерения общих значений сопротивления. Диапазон измерения сопротивления: 1K-100KΩ.

Характеристики датчика NTC:

Водонепроницаемый датчик NTC 5×25 мм

Общая длина: 50 см

Сопротивление: 10K

Точность измерения сопротивления: ±1%

Значение сопротивления B: 3950 ± 1%

Диапазон температур: -20 °С - 125 °С

Размер провода: 2651 26# температура параллельной линии 105 °С

Модель разъема: XH2.54-2P

Примечание:

Этот модуль не имеет датчика NTC. Датчик NTC необходимо приобретать отдельно (10K B3950 1%). Измеренное сопротивление модуля составляет 1%, а теоретический диапазон температур составляет от -273°C до 200°C. Точность измерения температуры и температурный диапазон определяются термистором NTC.

Характеристики
