Монтажная плата распределения питания DIN-рейка 6 позиций AC/DC 5-32V 40A

Модуль распределения питания для монтажа на DIN-рейку с 6 выходными позициями и встроенными предохранителями. Поддерживает входное напряжение переменного или постоянного тока от 5 до 32 В с общей номинальной силой тока 40 А. Печатная плата из стекловолокна FR-4 с двойным медным слоем обеспечивает надежность и долговечность. Функция индикации сбоя предохранителя помогает быстро выявить проблемы в системе электроснабжения

Описание

Плата модуля распределения питания с предохранителями для монтажа на DIN-рейку.

Рабочее напряжение: переменный или постоянный ток 5–32 В, общая номинальная сила тока 40 А.

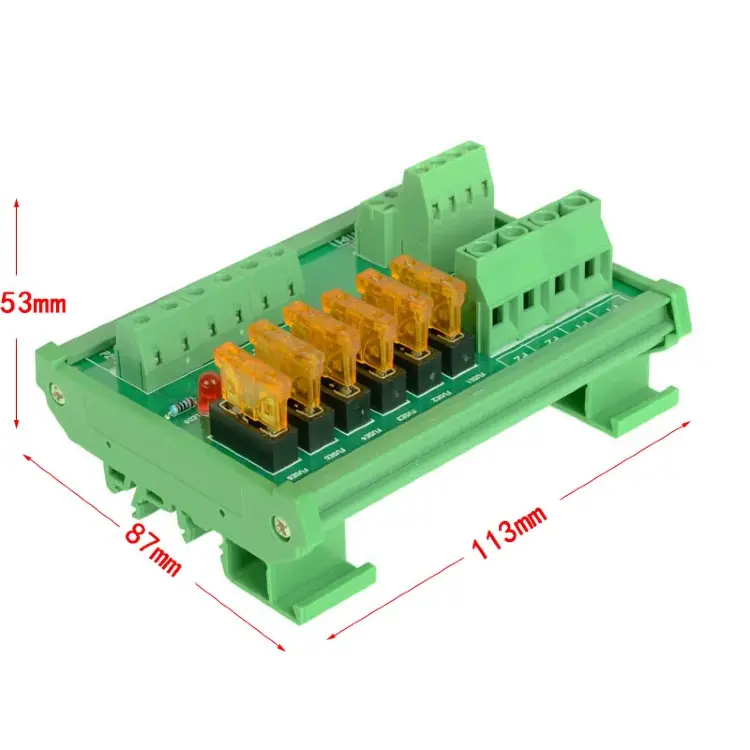

Размеры: 113 мм x 87 мм x 53 мм (Ш x Д x В).

Входные клеммы: шаг - 7,62 мм/0,3", ток 30 А на позицию, сечение провода 26~10 AWG, длина среза изоляции 8 мм, метрический шлицевой винт M3.

Выходные клеммы P1: шаг - 5,08 мм/0,2", максимальный ток 10 А на каждую позицию, размер провода 26~12 AWG, длина снятия изоляции 7 мм, метрический шлицевой винт M2,5.

Выходные клеммы P2-1 до P2-10: шаг - 7,5 мм/0,295", максимальный ток 10 А на позицию, размер провода 26~12 AWG, длина снятия изоляции 7 мм, метрический шлицевой винт M2,5.

Держатели предохранителей для средних предохранителей ATO/ATC, заводские предохранители 5 А с функцией индикации сбоя предохранителя.

Печатная плата из стекловолокна FR-4, двойной медный слой.
