О товаре

Многофункциальный модуль удаленного ввода-вывода с поддержкой RS485 и протокола MODBUS RTU. Доступны варианты на 8, 16, 24, 32 или 48 каналов с оптической изоляцией входов и транзисторными выходами Дарлингтона. Работает от напряжения 6,5-30 В постоянного тока, поддерживает различные режимы вывода и скорости передачи до 115200 бит/с. Идеален для систем автоматизации, умного дома, мониторинга и промышленного управления

Описание

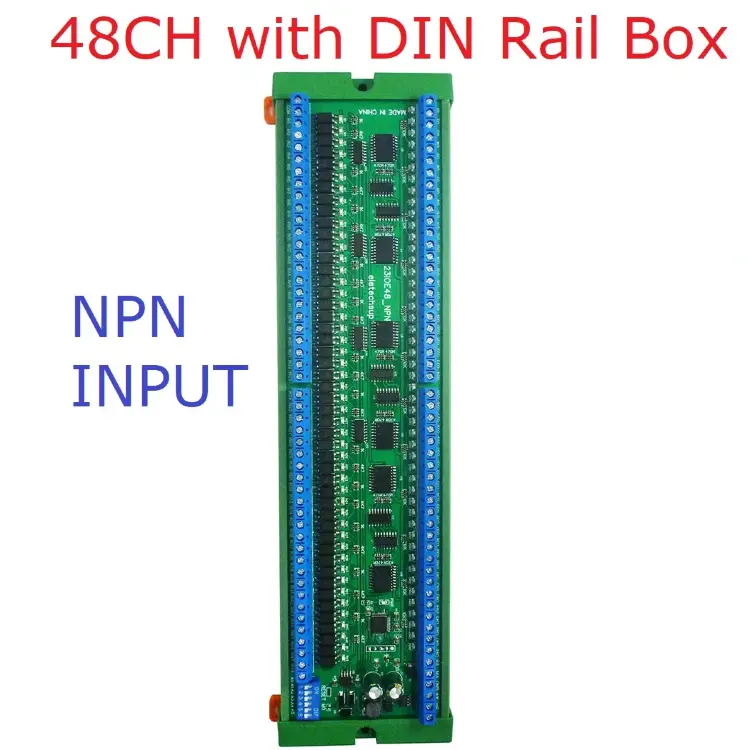

Модуль удаленного ввода-вывода RS485 многофункциональный ПЛК DI-DO плата расширения на DIN-рейку со стандартным протоколом MODBUS RTU.

В комплект входит:

1 шт. модуль ввода-вывода RS485 8/16/24/32/48 каналов на напряжение DC 9V 12V 24V

Технические характеристики:

1. Рабочее напряжение: 6,5–30 В постоянного тока (9 В, 12 В, 24 В)

2. Рабочий ток: 8–50 мА

3. 8/16/24/32/48 оптически изолированных входных портов, вход NPN; версии 8/32 канала могут использовать вход PNP

4. 8/16/24/32/48 транзисторных выходов Дарлингтона (выход ULN2803 NPN)

5. Команда по умолчанию имеет различные режимы вывода: «Открывать», «Закрывать», «Моментальный», «Самоблокирующийся», «Блокировка», «Задержка» — 6 команд

6. Входной порт может удаленно управлять выходным портом другой платы через шину RS485 (требуется установка соответствующих регистров)

7. MODBUS 1 поддерживает коды функций 03, 06, 16; MODBUS 2 поддерживает коды функций 01/02/03/05/06/15/16

8. Максимальная задержка одной команды MODBUS составляет 255 секунд

9. В командном режиме MODBUS можно использовать до 64 устройств параллельно

10. Скорость передачи по умолчанию: 9600 бит/с. Доступные скорости передачи (выбираются с помощью перемычки): 1200/2400/4800/19200/38400/57600/115200 БПС

11. Размеры (с коробкой):

85×80×30 мм (8 каналов)
130×80×30 мм (16 каналов)
173×80×30 мм (24 канала)
215×80×30 мм (32 канала)
293×80×30 мм (48 каналов)

12. Вес (с коробкой):

97 г (8CH)
148 г (16CH)
197 г (24CH)
246 г (32CH)
339 г (48CH)

13. Максимальная нагрузка: максимальный ток нагрузки каждого канала составляет 300 мА

Применение:

Плата расширения ввода-вывода ПЛК
Дистанционное управление RS485
Умный дом, домашняя автоматизация
ПТЗ, IP-камера
Мониторинг безопасности
Система идентификации
Драйверы светодиодных ламп
Автоматическое управление занавесками

Применение 1: Управление выходом переключателя каналов 8/16/24/32/48 через шину RS485

Применение 2: Чтение 8/16/24/32/48 входных сигналов переключателя каналов через шину RS485

Применение 3: Дистанционное управление выходом канала 8/16/24/32/48 входными сигналами канала 8/16/24/32/48

Характеристики

Электрические характеристики
Номер модели	23IOA08
Бренд	eletechsup
Происхождение	Китай
Рабочее напряжение	6,5–30 В постоянного тока
Номинальное напряжение	12 В
Рабочий ток	8–50 мА
Источник питания	Постоянный ток
Максимальный ток нагрузки каждого канала	300 мА
Входы/выходы
Количество каналов	8/16/24/32/48
Тип входов	Оптически изолированные, NPN (версии 8/32 канала — PNP)
Тип выходов	Транзисторные выходы Дарлингтона (ULN2803 NPN)
Протокол и связь
Интерфейс	RS485
Протокол	MODBUS RTU
Скорость передачи по умолчанию	9600 бит/с
Доступные скорости передачи	1200/2400/4800/19200/38400/57600/115200 БПС
Поддерживаемые коды функций MODBUS 1	03, 06, 16
Поддерживаемые коды функций MODBUS 2	01, 02, 03, 05, 06, 15, 16
Максимальное количество устройств	64
Максимальная задержка команды MODBUS	255 секунд
Режимы работы
Режимы вывода	Открывать, Закрывать, Моментальный, Самоблокирующийся, Блокировка, Задержка
Физические характеристики
Размеры (8 каналов)	85×80×30 мм
Размеры (16 каналов)	130×80×30 мм
Размеры (24 канала)	173×80×30 мм
Размеры (32 канала)	215×80×30 мм
Размеры (48 каналов)	293×80×30 мм
Вес (8 каналов)	97 г
Вес (16 каналов)	148 г
Вес (24 канала)	197 г
Вес (32 канала)	246 г
Вес (48 каналов)	339 г
Конструкция
Тип корпуса	DIN-рейка
Принцип работы	Твердотельное реле
Защита
Функция защиты	Эпоксидная смола
Класс напряжения LVD ЕС	Низкое напряжение (ниже 50 В переменного тока или 75 В постоянного тока)
Использование	Общее назначение
Опции	Настраивается
