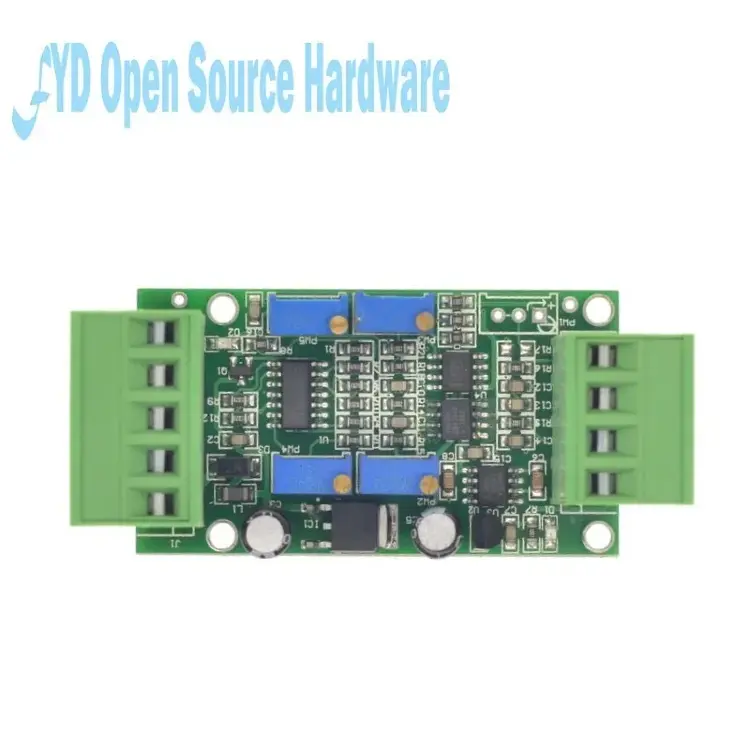

Модуль усилителя датчика 4-20mA 0-5V преобразователь сигнала

Модуль усилителя для преобразования сигналов датчиков в стандартные выходные сигналы 4-20mA или 0-5V. Предназначен для работы с датчиками взвешивания, давления, деформации и других устройств. Поддерживает входное напряжение 15-24VDC с высокой точностью измерения и защитой от обратного подключения

Описание

Модуль усилителя датчика — это устройство, преобразующее выходные сигналы датчика в сигнал, распознаваемый контроллером. Он преобразует неэлектрические величины в усиленный электрический сигнал для измерения и управления. Датчик и передатчик вместе составляют источник сигнала автоматического мониторинга и управления. Различные физические величины требуют разных датчиков и соответствующих передатчиков. Передатчики различных типов используются в промышленных приборах контроля: передатчик температуры, передатчик давления, передатчик потока, передатчик тока, преобразователь напряжения и другие.

Основные особенности:

• Использует специальные инструменты и микросхему усилителя датчика взвешивания
• Высокая производительность благодаря методам LC-фильтрации мощности
• Фильтр помех и пульсации источника питания
• Поддерживает напряжение источника питания 10-24 В
• Высокоточная схема операционного усилителя с хорошей стабильностью
• Защита источника питания от обратного подключения
• Функция защиты от перенапряжения
• Подходит для датчиков взвешивания, напряжения, давления, крутящего момента и других датчиков деформации
• Индикаторная лампа источника питания
• Индикатор силы выходного тока

Технические параметры:

• Рабочее напряжение: 15-24 В постоянного тока
• Выходной сигнал: 0-5 В, 0-10 В, 4-20 мА или 0-20 мА
• Чувствительность датчика: 0,1 мВ/В и выше
• Диапазон рабочих температур: -20-80 °C
• Влажность рабочей среды: 10%-90% относительной влажности (без конденсации)
• Точность: лучше 0,05%
• Размер платы: 6×3,3×1,4 см
• Размер модуля с терминалом: 7,4×3,3×2,4 см
