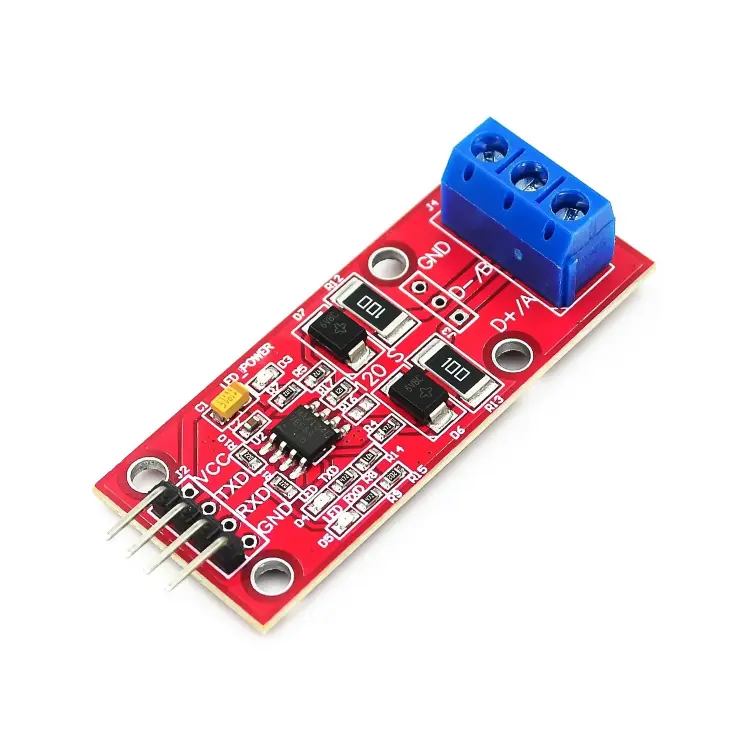

Модуль TTL к RS485 UART с автоматическим управлением потоком

Преобразователь уровней сигнала для подключения микроконтроллеров к сетям RS485. Модуль обеспечивает надежную передачу данных на расстояния до нескольких километров с защитой от электростатического разряда (±15 кВ) и поддержкой до 128 устройств на шине. Рабочая температура от -40°C до +85°C, совместим с сигналами 3,3В и 5В. Модуль включает 120 Ом терминирующий резистор и оснащен клеммами для удобного подключения

Описание

Модуль преобразует сигнал TTL в RS485 с автоматическим управлением потоком.

Особенности модуля:

• Все чипы — совершенно новые импортные чипы промышленного класса, обеспечивающие передачу на расстояния до тысяч метров
• Защита от электростатического разряда ±15 кВ
• Трёхуровневый чип-драйвер, снижающий электромагнитные помехи и облегчающий соответствие требованиям, обеспечивает передачу сигнала без ошибок на скорости до 500 кбит/с
• Приёмник с входным сопротивлением 1/4 Ω, поддерживает множественное подключение и позволяет подключать до 128 устройств на одну шину
• Рабочая температура чипов промышленного класса от -40°C до +85°C
• Возможность горячей замены с использованием специального теплового разъёма для чипа RS485
• Блок питания использует танталовые электролитические конденсаторы и двойные конденсаторы для высокочастотной фильтрации
• Применены диоды подавления двойных переходных процессов для повышенной производительности
• 10 Ом токовая защита с резистором для улучшения целостности сигнала RS485
• Клеммы и сквозные отверстия для пайки проводов, позволяющие легко устанавливать и надёжно фиксировать проводку
• Сигналы RS485 и TTL односторонние, обеспечивают качество и целостность сигнала
• Сплошная медная заливка на больших площадях платы для предотвращения помех сигнала
• Сквозные отверстия с шагом 2,54 мм для вторичной разработки
• Отверстия M3 для винтового крепления, обеспечивающие удобную и надёжную установку
• Встроенный 120 Ом оконечный резистор; возможна установка дополнительного резистора R16 для клеммного подключения
• На плате разведены питание и сигнальные линии RXD, TXD для приёма и передачи
• Угловые штифты для упрощения тестирования
• Поддерживает управление сигналами 3,3 В и 5 В, полная совместимость
