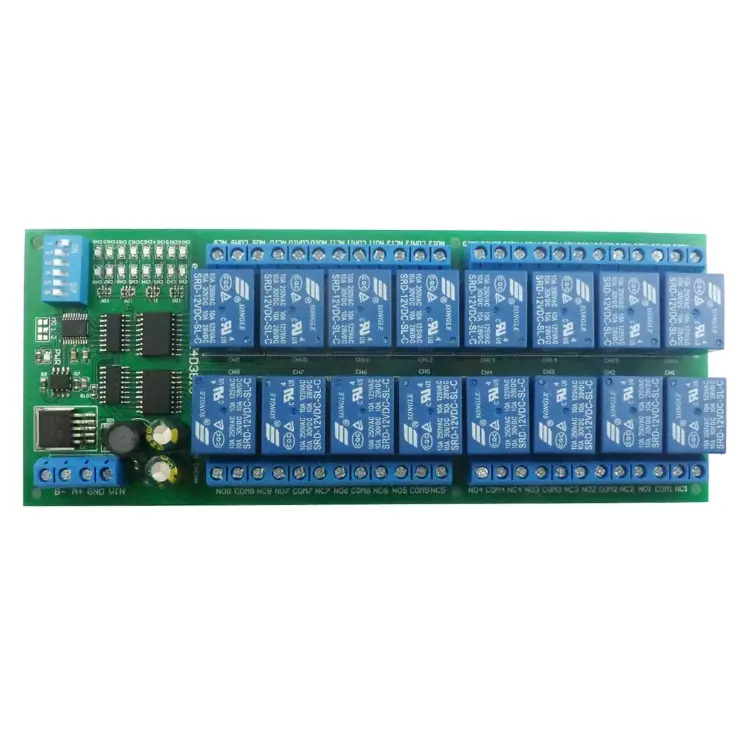

Модуль расширения ПЛК 16-канальный RS485 Modbus RTU 12В 10А

Блок расширения для ПЛК на 16 каналов с поддержкой протокола Modbus RTU и интерфейсом RS485. Предназначен для управления реле с напряжением питания 12В и максимальным током 10А. Модуль устанавливается на DIN-рейку и поддерживает различные режимы управления: открытие, закрытие, импульс, самоблокировка, блокировка и задержку с максимальной задержкой до 255 секунд. Совместим с системами умного дома, автоматизации, контроля доступа и видеонаблюдения

Описание

Модуль расширения ПЛК 16-канальный RS485 Modbus RTU 12В 10А с креплением на DIN-рейку.

Комплектация:

• 1 плата релейная DC 12V 16-канальная DIN35/C45 RS485 Modbus RTU

Описание:
1. Напряжение питания: DC 12V

2. Ток в режиме ожидания (все реле закрыты): 13mA; при открытии 1 реле: 41mA; 2 реле: 69mA; 3 реле: 95mA; 4 реле: 122mA; 5 реле: 148mA; 6 реле: 174mA; 7 реле: 198mA; 8 реле: 225mA и далее.

3. Поддерживаемые режимы команд: «открыто», «закрыто», «импульс», «самоблокировка», «блокировка», «задержка» (6 команд).

4. Два режима управления: Modbus RTU команда и местная команда.

5. В режиме «задержка» по Modbus команде максимальная задержка составляет 255 секунд; в режиме местной команды максимальная задержка составляет 9999 секунд.

6. Команды Modbus могут выполняться пакетно через HyperTerminal (последовательный помощник) или программное обеспечение Modbus Poll.

7. В режиме команд Modbus может поддерживать до 64 устройств параллельно.

8. Скорость передачи по умолчанию: 9600 BPS. Доступные скорости передачи через перемычки: 2400, 4800, 9600, 19200 BPS.

9. Размеры: 180×72×20 мм (только плата PCB); 184×88×42 мм (с корпусом DIN-рейки).

10. Вес: 230 г (только плата PCB); 358 г (с корпусом DIN-рейки).

11. Максимальная нагрузка: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A/12VDC.

Параметры корпуса DIN-рейки:

• Модель: UM72
• Цвет: зеленый
• Ширина: совместима с платой PCB UM72 (72 мм)
• Теплоизоляция высокого уровня: класс огнестойкости V0
• Длина: совместима с платой PCB длиной 180 мм
• Чистый вес: 128 г
• Монтаж: DIN35 или C45 рейка

Применение:

• PLC модуль расширения для умного дома, домашней автоматизации
• PTZ камеры видеонаблюдения, IP камеры
• Системы безопасности и мониторинга
• Системы распознавания
• Управление двигателями вперед/назад, автоматическое управление шторами, LED освещение

Описание типичного применения:

1. При управлении одним модулем можно использовать команду Modbus RTU или местную команду. В режиме команды циферблат переключателя (адрес рабочего) не действует, и в одно время можно управлять только одним модулем.

2. В режиме команды Modbus RTU можно осуществлять разнообразное управление: через Serial HyperTerminal (требуется самостоятельно добавить CRC), программное обеспечение Modbus Poll (программа автоматически добавляет CRC), управление через PLC или MCU.

Схемы подключения:

1. Схема управления DC 12V: «LOAD» может быть камерой, LED светильником, вентилятором, двигателем и другими устройствами DC 12V.

2. Схема управления DC 1-110V или AC 85-265V: (примечание: если отсутствует нагрузка DC 12V, требуется отдельный источник DC 12V). «LOAD» может быть LED светильником, вентилятором, двигателем, освещением, люминесцентной лампой, солнечным водонагревателем и другим оборудованием DC/AC.

Программное обеспечение для тестирования (доступно видео-демонстрация):

• Serial HyperTerminal
• Modbus Poll
