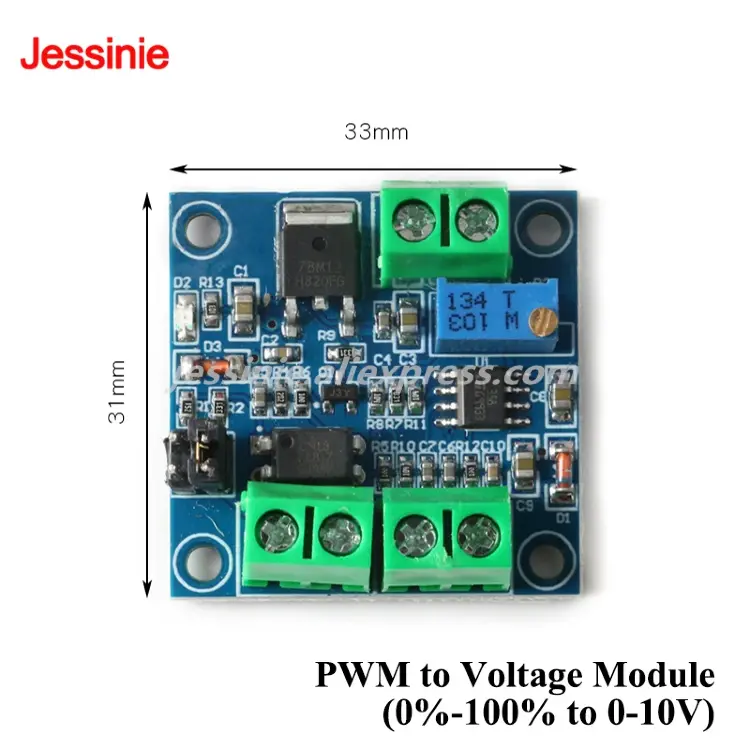

Модуль преобразователя PWM в напряжение 0-10V, 0-5V

Модуль двунаправленного преобразования между ШИМ-сигналом и аналоговым напряжением. Преобразует ШИМ 0%-100% в напряжение 0-10В или 0-5В, а также напряжение в ШИМ-сигнал. Используется в системах автоматизации, ЧПУ и ПЛК для согласования цифровых и аналоговых сигналов

Описание

Этот модуль представляет собой модуль с преобразованием напряжения и ШИМ. Цифровой сигнал ШИМ преобразован в аналоговый сигнал от 0 до 10 В. Выходное напряжение регулируется в соответствии с коэффициентом заполнения ШИМ. Модуль может преобразовать напряжение 0–5 В или 0–10 В в выход ШИМ 0%–100% и регулировать коэффициент заполнения ШИМ по регулировке входного напряжения.

Режим ШИМ к напряжению:
Рабочее напряжение модуля: 12–30 В постоянного тока (потребление мощности: более 100 мА)
Диапазон частоты приема сигнала ШИМ: 1 кГц–3 кГц
Диапазон уровня входного сигнала ШИМ:

• Пиковый уровень от 4,5 В до 10 В, перемычка установлена на 5 В. Этот тип сигнала основной входной сигнал обычной промышленной платы управления (например, платы MACH3 и интерфейс 5В).
• Пик от 12 до 24 В, перемычка установлена на 24 В. Этот тип сигнала основной входной сигнал обычного интерфейса ПЛК.
• Диапазон преобразования: преобразование 0%–100% ШИМ на напряжение 0–10 В.
• Толерантность: 5%.

Режим напряжение к ШИМ:
Рабочее напряжение модуля: 5–12 В постоянного тока
Выходная частота ШИМ: примерно 50 кГц
Амплитуда ШИМ: 5 В
Диапазон преобразования: 0–5 В или 0–10 В
Преобразование напряжения: 0%–100% ШИМ
Допуск: 1%–3%

Описание выводов:
Режим ШИМ к напряжению:

• VCC: рабочее напряжение питания 12–30 В
• GND: рабочее заземление
• PWM: входной положительный вывод сигнала ШИМ
• GND: входной отрицательный вывод сигнала
• VOUT: выходное напряжение 0–10 В
• GND: заземление выходного напряжения

Режим напряжение к ШИМ:

• VCC: рабочее напряжение питания 5–12 В
• GND: рабочее заземление
• VIN: входной положительный вывод напряжения
• GND: входной отрицательный вывод
• PWM: выходной вывод ШИМ
• GND: выходное заземление
