Модуль 12-DI 12-DO RS485 Modbus RTU DC 12V/24V оптоизолированный

Плата ввода-вывода с 12 оптоизолированными входами NPN и 12 релейными выходами для систем автоматизации. Поддерживает протокол Modbus RTU по интерфейсу RS485 с возможностью подключения до 64 устройств. Работает от напряжения 12В или 24В постоянного тока, максимальная нагрузка выходов 10A/250VAC. Модуль оснащен защитой от перенапряжения и предусматривает гибкую настройку режимов работы через команды Modbus

Описание

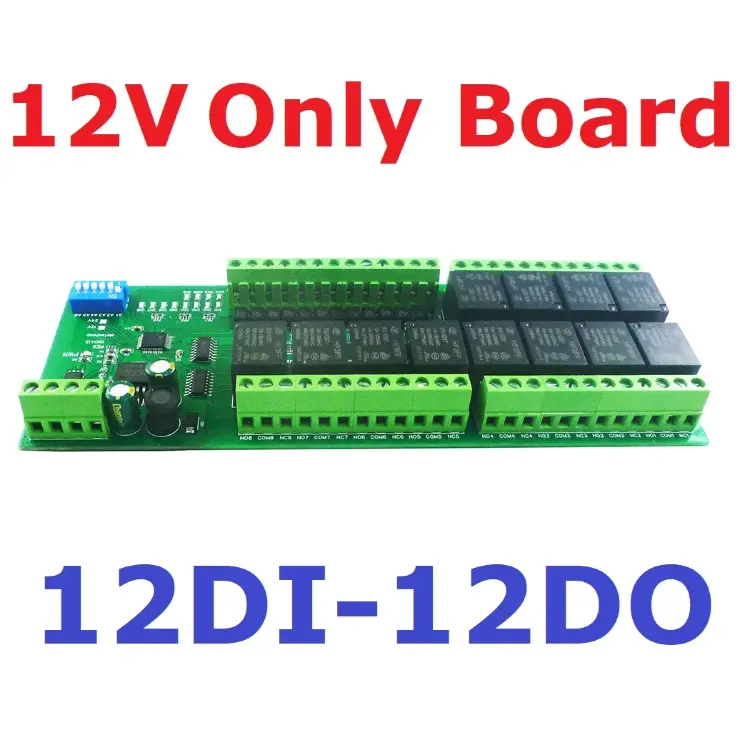

12-DI 12-DO DC 12V 24V RS485 Плата ввода-вывода с оптической изоляцией входов NPN и 12 релейными выходами, модуль Modbus RTU.

В комплект входит:

• 1 шт. DC 12 В/24 В 12DI 12DO Modbus RTU RS485 релейный модуль

Основные характеристики:

1. Напряжение питания: 12 В постоянного тока (версия 12 В) или 24 В постоянного тока (версия 24 В)

2. Ток в режиме ожидания (все реле закрыты): 14 мА; при открытых релях: 1 реле — 40 мА, 2 реле — 68 мА, 3 реле — 96 мА, 4 реле — 122 мА, 5 реле — 149 мА, 6 реле — 177 мА, 7 реле — 201 мА, 8 реле — 225 мА

3. 12 оптоизолированных входов (NPN, активный низкий уровень). Соотношение вход-выход может быть установлено на различные режимы с помощью инструкций: самоблокирующийся (по умолчанию), блокировка, мгновенный, блокировка, выход = вход

4. Поддержка стандартной команды Modbus RTU: коды функций — запись 05/06/15/16, чтение 01/02/03

5. Функция сброса оборудования, защита от перенапряжения TVS

6. 12 оптоизолированных входов (NPN), 12 релейных выходов (модернизированные реле)

7. Команды MODBUS могут быть отправлены через HyperTerminal (последовательный помощник) или Modbus Poll

8. В режиме MODBUS поддерживает до 64 устройств параллельно

9. Скорость передачи по умолчанию: 9600 бит/с. Поддерживаемые скорости: 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

10. Паритет: без паритета, четный паритет, нечетный паритет

11. Время отправки и возврата данных может быть установлено с максимальным значением 1000 мс

12. Размер: 188×72×12 мм (только печатная плата); 190×82×40 мм (с коробкой для DIN-рейки)

13. Вес: 206 г (только печатная плата); 330 г (с коробкой для DIN-рейки)

14. Максимальная нагрузка: 10 А / 250 В переменного тока, 10 А / 125 В переменного тока, 10 А / 30 В постоянного тока, 10 А / 28 В постоянного тока, 10 А / 12 В постоянного тока

Модернизированные функции:

• Коды функции MODBUS RTU 01, 05, 15, 02, 03, 06, 16
• Поддержка большего количества отношений ввод-выход
• Поддержка большего количества скоростей передачи, возможность изменения бита четности
• Аппаратный сброс до заводских настроек (перемычка RESET)
• Модернизированные реле (более прочные)
• Защита от перенапряжения TVS

Применение:

• Плата расширения ввода-вывода PLC RS485
• Умный дом, домашняя автоматизация
• Камера PTZ
• Мониторинг безопасности
• Система идентификации
• Драйверы светодиодных ламп
• Автоматическое управление занавесками
• Система обнаружения состояния батареи

Параметры коробки рельса DIN:

Модель: UM72. Цвет: серый. Класс изоляции: огнестойкий класс V0. Вес нетто: 124 г. Установка: рейка DIN35 и C45.
