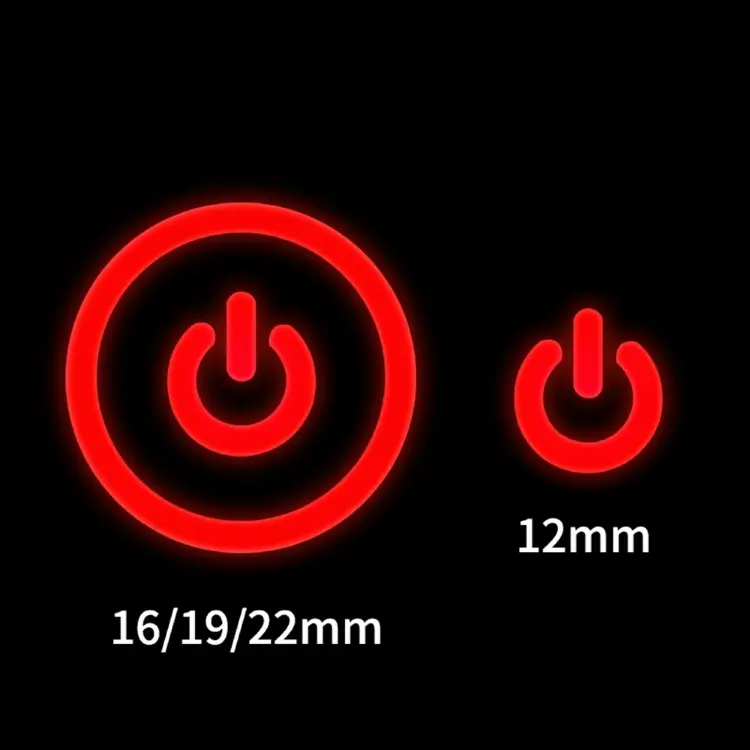

Металлический кнопочный переключатель с LED индикатором 1NO1NC 12/16/19/22 мм
О товаре
Металлический кнопочный переключатель с встроенной светодиодной подсветкой для управления электрическими цепями. Доступен в диаметрах 12, 16, 19 и 22 мм с выбором режима работы (мгновенный или с фиксацией). Поддерживает напряжения 3-24В и 110-220В, обладает защитой IP66 и максимальным током 4А
Описание
Тип переключателя: кнопка включения питания.
Диаметр отверстия: 12 мм/16 мм/19 мм/22 мм.
Цвет светодиода: красный/оранжевый/зеленый/синий/белый
Метод работы: Мгновенный / Защелка
Светодиодное напряжение: 3-6В/12-24В/110-220В
Максимальный ток: 4А
Водонепроницаемый уровень: IP66
Тип контакта: 1НО1НЗ
Материал разъема: 12 мм без разъема / 16 мм/19 мм/22 мм с прошивным разъемом.
Разница между мгновенным самовозвратом и самоблокировкой:
- Мгновенный/Самовозврат: Когда вы нажимаете кнопку, нажимной ключ автоматически возвращается в исходное положение при отпускании.
- Защелка/Самоблокировка: Когда вы нажимаете кнопку, она остается в нажатом положении, пока вы не нажмете её снова, после чего возвращается в исходное положение.
Инструкции по проводке:
Обозначения контактов:
- «НЗ»: Нормальное закрытие
- «НО»: Нормальный открытый
- «C»: Общий
Лампа и переключатель не имеют полярности, не требуется разделение положительного и отрицательного полюсов при проводке.
Схема проводки (12 мм):
- Кнопка включает/выключает светодиодную подсветку, схема всегда открывается при нажатии кнопки.
- Светодиод всегда включен, схема всегда открывается без нажатия кнопки.
Схема проводки (16 мм/19 мм/22 мм):
- Кнопка включает/выключает светодиодную подсветку, схема всегда открывается при нажатии кнопки.
- Светодиод всегда включен, схема всегда открывается без нажатия кнопки.
- Кнопка включает/выключает светодиодную подсветку, схема всегда закрывается при нажатии кнопки.
- Светодиод всегда включен, схема всегда закрыта без нажатия кнопки.
Характеристики
| Тип переключателя | Кнопочный переключатель питания |
| Диаметр отверстия | 12 мм / 16 мм / 19 мм / 22 мм |
| Цвет светодиода | красный / оранжевый / зеленый / синий / белый |
| Метод работы | Мгновенный / Защелка |
| Напряжение светодиода | 3-6В / 12-24В / 110-220В |
| Максимальный ток | 4А |
| Степень водонепроницаемости | IP66 |
| Тип контакта | 1НО1НЗ |
| Материал | Медь |
| Сертификация | CE, CCC |
| Страна происхождения | Китай |
| Вес | 0.250 кг |
