Конвертер USB в CAN / RS232 в CAN с анализом данных

Адаптер для преобразования USB или последовательного порта RS232 в шину CAN с поддержкой CAN2.0A и CAN2.0B. Устройство оснащено защитой от перенапряжения TVS, сопротивлением согласования 120 Ом и включает экранированный кабель передачи данных. Программное обеспечение поддерживает анализ и отладку CAN-коммуникации с регулируемой скоростью (5K-1M), несколькими режимами работы и возможностью автоматического ответа на данные

Описание

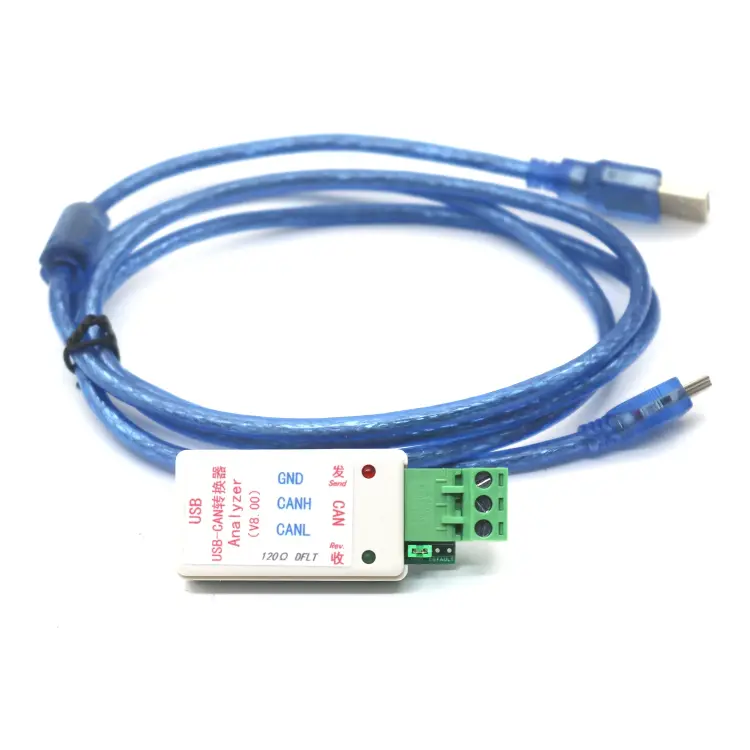

Адаптер преобразователя USB в шину CAN, последовательный порт, анализ связи CAN/RS232 232 TO CAN с защитой от перенапряжения TVS.

Аппаратное обеспечение:

• Встроенная защита от перенапряжения TVS
• Сопротивление согласования 120 Ом
• В комплект входит кабель для передачи данных с экранированием магнитного кольца

Программное обеспечение:

• Поддержка связи CAN2.0A (стандартная рамка) и CAN2.0B (удлиненная рамка)
• Диапазон скорости передачи данных CAN (5K~1M), скорость передачи данных CAN может быть настроена по индивидуальному заказу
• Отправка и получение данных CAN с отображением с таймером, принимаемые данные могут отображаться последовательно или обновляться
• Передача данных может быть отправлена в одной рамке или нескольких рамках, может быть отправлена вручную, по обычной основе или в петле, удобна для отладки
• Принимаемые данные могут быть автоматически обработаны с ответом. Возможен автоматический ответ на полученный идентификатор данных
• Ручная проверка состояния шины CAN
• Прямое задание желаемого идентификатора без фильтра или маски, прямой ввод нужного идентификатора с прямой настройкой
• Четыре режима работы: обычный режим (прямая связь с устройством CAN), режим петличной связи CAN (самопередача конвертера, автоматическая отправка и получение, данные могут быть отправлены в шину CAN), бесшумный режим CAN (мониторинг данных CAN-шины без обмена с шиной), бесшумный режим петличного образа (тепловое тестирование конвертера)
• Сохранение отправленных и полученных данных в формате TXT или Excel
• Скорость передачи данных виртуального COM-порта может быть модифицирована, скорость передачи данных по умолчанию 1 м
• Конфигурация автоматически сохраняется для использования в следующий раз
• Простое вторичное развитие, обработка одной команды приема и отправки
• Прозрачная транспортная функция
• Программный интерфейс доступен на английском и китайском языках

Инструкция по использованию:
1. Установите драйвер. Драйвер находится в папке USBCAN(CHS40). После запуска программы установки нажмите правую кнопку мыши и выберите запуск программы с правами администратора.

2. Один конец кабеля передачи данных подключите к конвертеру и вставьте в USB-порт компьютера. Система распознает номер COM-порта конвертера, который можно проверить в менеджере устройств. (Если вы отключите USB-порт, номер порта исчезнет из менеджера устройств; при повторном подключении порт вернется)

3. Выберите программное обеспечение верхнего компьютера, нажмите правую кнопку мыши, выберите запуск программы с правами администратора. Выберите порт, соответствующий конвертеру, из менеджера устройств. Установите скорость COM 2000000 (скорость внутреннего порта конвертера по умолчанию настроена на 2000000 bps). Индикатор трансивера будет мигать один раз при включении питания конвертера, указывая на скорость передачи 2000000. Если индикатор не мигает один раз одновременно, это указывает на другую скорость передачи.

Скорость передачи может быть восстановлена к заводским настройкам по умолчанию (короткое замыкание двух отверстий рядом с терминалом, затем включение питания конвертера) или определена по количеству миганий индикатора трансивера при включении питания:

• Один раз — скорость 2000000
• Два раза — скорость 1228800
• Три раза — скорость 115200
• Четыре раза — скорость 38400
• Пять раз — скорость 19200
• Шесть раз — скорость 9600

4. Проведите конфигурацию CAN. При использовании обычного режима выберите Normal Mode, установите частоту CAN и скорость CAN такими же, как скорость CAN-карты и скорость передачи данных клиента. Затем нажмите кнопку Set и Start для соответствия конфигурации отправки и получения нормальных данных. Для тестирования CAN выберите режим петличной связи + бесшумный режим и нажмите кнопку Set и Start. Конвертер автоматически получит сам себя. Нажмите Send Single Frame для отправки данных конвертеру, конвертер ответит. Примечание: для нормальной коммуникации необходимо выбрать Normal Mode и нажать Set и Start. Петличная связь + бесшумный режим — это только тестовый режим.

Комплектация:

• 1 адаптер конвертера
• 1 мини-USB-кабель (1 м)
