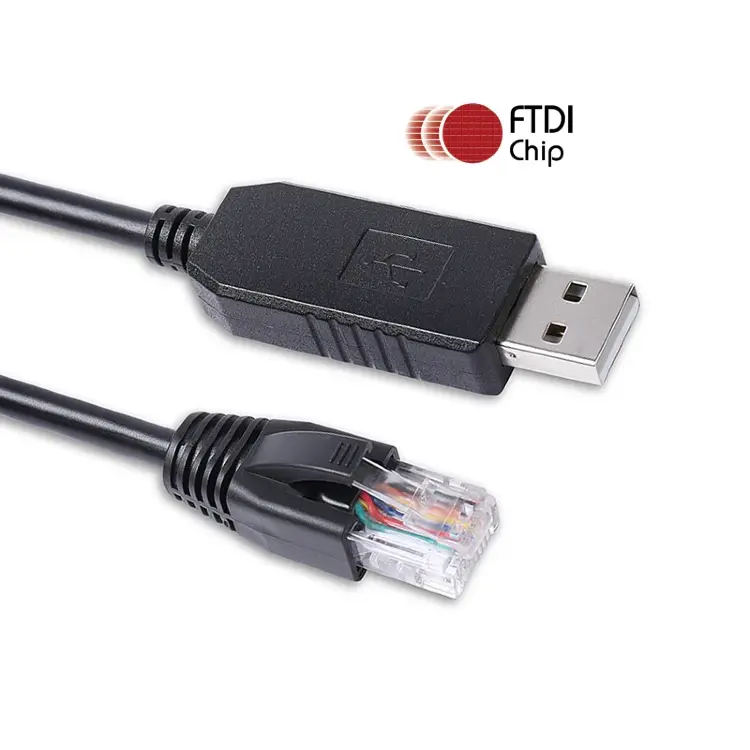

Кабель FTDI FT232RL USB RS485 RJ45 для преобразователей частоты LSLV M100 G100

USB кабель с интегральной схемой FTDI FT232RL для преобразования USB порта в RS485 интерфейс с разъёмом RJ45. Предназначен для связи ПК с преобразователями частоты LSLV M100 и G100. Поддерживает скорость передачи данных от 300 бод до 3 Мбит/с, работает с бесплатными драйверами FTDI для Windows, macOS, Linux и Android

Описание

FTDI FT232RL USB RS485-RJ45 последовательный кабель связи для преобразователей частоты LSLV M100 G100. Преобразует порт USB в последовательные порты RS485. Разработан с использованием оригинального набора микросхем FTDI FT232RL. Имеет черный корпус USB.

Продукт работает с бесплатными драйверами FTDI для Windows, MAC OSX, Linux, Android. Диапазон рабочих температур от -40°C до +85°C.

Применение: связь RS485 для ПК с преобразователями частоты LSLV M100 G100.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ FTDI FT232RL:

• USB с одним чипом для асинхронного последовательного интерфейса передачи данных
• Весь USB-протокол обрабатывается на чипе. Программирование специальной прошивки USB не требуется
• Полностью интегрированный 1024 бит EEPROM, хранящий дескрипторы устройств и конфигурацию ввода/вывода CBUS
• Полностью интегрированные оконечные резисторы USB
• Полностью интегрированное генерирование часов без необходимости внешнего кристалла плюс дополнительный выбор выхода clock, позволяющий использовать беспроводной интерфейс с внешним MCU или FPGA
• Скорость передачи данных от 300 бод до 3 Мбод (RS422, RS485, RS232) на уровнях TTL
• 128 байт буфер приема и 256 байт буфер передачи с использованием технологии сглаживания буфера для обеспечения высокой пропускной способности данных
• Бесплатные виртуальные Com-порты (VCP) и прямые (D2XX) драйверы FTDI
• Уникальная функция USB FTDIChip-ID
• Настраиваемые контакты ввода/вывода CBUS
• Передавать и получать светодиодный сигналы привода
• Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоповых бита и нечетный/четный/метка/пробел/без четности
• FIFO приемные и передающие буферы для высокой пропускной способности данных
• Синхронные и асинхронные варианты интерфейса bit bang со стробами RD# и WR#
• Устройство поставляется с предварительно запрограммированным уникальным серийным номером USB
• Поддерживает конфигурации USB с питанием от шины, с автономным питанием и с питанием от шины высокой мощности
• Интегрированный преобразователь уровня +3,3 В для USB I/O
• Интегрированный преобразователь уровня на UART и CBUS для взаимодействия с логикой +1,8 В и +5 В
• Истинный выход привода CMOS 5В/3,3В/2,8В и вход TTL
• Настраиваемая выходная мощность привода ввода/вывода
• Интегрированная схема включения-сброса питания
• Полностью интегрированная фильтрация питания AVCC (внешняя фильтрация не требуется)
• Опция инверсии сигнала UART
• Питание от +3,3 В (с использованием внешнего генератора) до +5,25 В (внутренний генератор) с одним источником питания
• Низкий рабочий ток и USB-ток приостановки
• Низкое потребление полосы пропускания USB
• Совместимость с хост-контроллером UHCI/OHCI/EHCI
• USB 2,0 полная скорость совместима
• Расширенный диапазон рабочих температур от -40 до 85°C
• Доступно в компактных 28-контактных упаковках SSOP и QFN-32 без Pb (соответствуют требованиям RoHS)
