Индуктивный датчик приближения NPN/PNP NO NC 1-15 мм

Бесконтактный индуктивный переключатель для обнаружения металлических предметов. Доступен в вариантах NPN и PNP с различными расстояниями обнаружения (1-15 мм) и типами выходов (NO, NC). Широко применяется в автоматизации, управлении релейными системами,

Самовывоз бесплатно — Алматы, ул. Шорманова, 16/1
Бесплатная доставка по всему Казахстану при заказе от 10 000 ₸
Оплата: Kaspi, Halyk Bank, Freedom Bank или наличными при самовывозе
Вопрос по товару: +7 777 000 11 13

О товаре

Бесконтактный индуктивный переключатель для обнаружения металлических предметов. Доступен в вариантах NPN и PNP с различными расстояниями обнаружения (1-15 мм) и типами выходов (NO, NC). Широко применяется в автоматизации, управлении релейными системами, счетчиками и ПЛК. Защита IP67 обеспечивает работу в сложных условиях

Описание

Индуктивный датчик приближения — бесконтактный переключатель для обнаружения металлических объектов.

Тип вывода доступен в следующих вариантах:

  • Постоянный ток (DC): NPN NO, NPN NC, NPN NO+NC, PNP NO, PNP NC, PNP NO+NC
  • Переменный ток (AC): 2-проводной NO, 2-проводной NC, 2-проводной NO+NC

Принцип работы:

  • NO (нормально открытый): при приближении объекта свет переворачивается на
  • NC (нормально закрытый): при приближении объекта свет переходит

Внешние размеры (доступные варианты):

  • Φ4 мм × 30 мм (L)
  • M5 × 30 мм (L)
  • Φ6 мм × 35 мм (L)
  • M8 × 50 мм (L)
  • M12 × 60 мм (L)

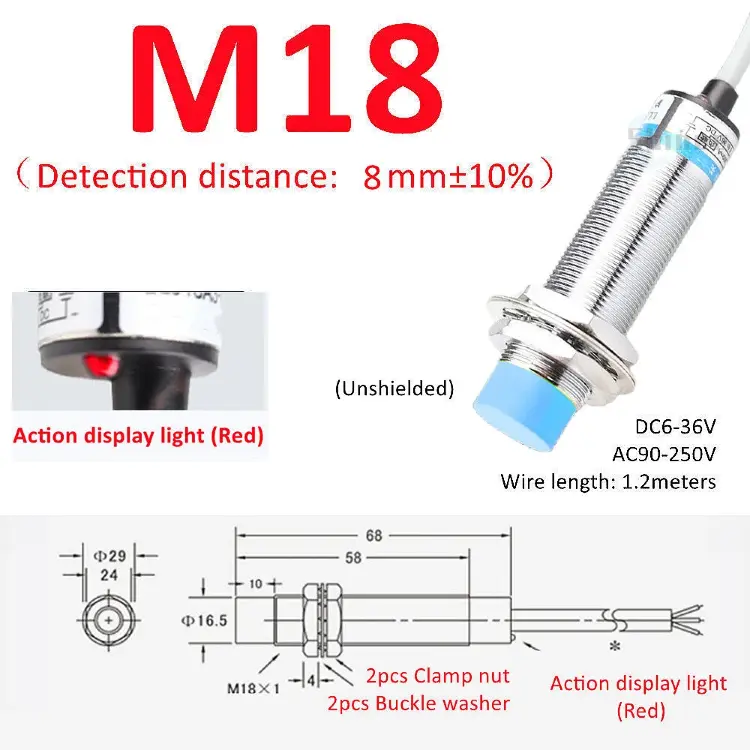

  • M18 × 68 мм (L)
  • M30 × 70 мм (L)

Расстояние обнаружения: 1 мм, 2 мм, 4 мм, 5 мм, 8 мм, 10 мм, 15 мм (±10%)

Расстояние установки: 0–3,6 мм

Размер наружной резьбы: Φ4 мм, M5, Φ6 мм, M8, M12, M18, M30

Тип монтажа: экранированный и без экрана

Напряжение питания:

  • Тип DC: 6–36 В
  • Тип AC: 90–250 В, 50/60 Гц

Выходной ток:

  • NPN, PNP: <300 мА
  • Тип DC: <200 мА
  • Тип AC: <400 мА

Ток при различных напряжениях: 5 В — 360 мА, 12 В — 200 мА, 24 В — 96 мА. Максимальный мгновенный ток — 2 А.

Частота реагирования:

  • Постоянный ток: 500 Гц
  • Переменный ток: 25 Гц

Выдерживаемое напряжение: AC 1000 В, 50/60 Гц, 1 мин между зарядной частью и корпусом

Объект обнаружения: магнитные металлы. При обнаружении немагнитных металлов расстояние обнаружения снижается.

Индикация выхода: красный светодиод

Рейтинг защиты: IP67

Рабочая температура: от −25 до +70 °C

Общая длина провода в комплекте: около 1,2 м

Материалы:

  • Корпус: латунь, никелированная
  • Сенсорная поверхность: ABS

Применение: управление реле, счетчиками, ПЛК и другим оборудованием.

В комплекте: бесконтактный переключатель 1 шт.

Характеристики

Номер моделиLJ14A3, LJ16A3, LJ20A3
Основные характеристики
Тип датчикаИндуктивный датчик приближения
Тип переключателяДатчик близости
Объект обнаруженияМагнитные металлы
Выход
Тип выходаDC/AC, NPN/PNP/2-Wire, NO/NC/NO+NC
Обнаружение
Расстояние обнаружения1 мм, 2 мм, 4 мм, 5 мм, 8 мм, 10 мм, 15 мм (±10%)
Расстояние установки0–3,6 мм
Электрические параметры
Напряжение питания (DC)6–36 В
Напряжение питания (AC)90–250 В, 50/60 Гц
Выходной ток (NPN, PNP)<300 мА
Выходной ток (DC)<200 мА
Выходной ток (AC)<400 мА
Частота реагирования (DC)500 Гц
Частота реагирования (AC)25 Гц
Выдерживаемое напряжениеAC 1000 В, 50/60 Гц, 1 мин
Физические характеристики
Размер наружной резьбыΦ4 мм, M5, Φ6 мм, M8, M12, M18, M30
Тип монтажаЭкранированный, без экрана
Материал корпусаМедь (латунь никелированная)
Материал сенсорной поверхностиABS
Длина провода в комплектеоколо 1,2 м
Защита и условия эксплуатации
IP рейтингIP67
Рабочая температураот −25 до +70 °C
Индикация выходаКрасный светодиод
Сертификация и происхождение
СертификацияCCC
ПроисхождениеКитай
Прочее
Вес0.080 кг
