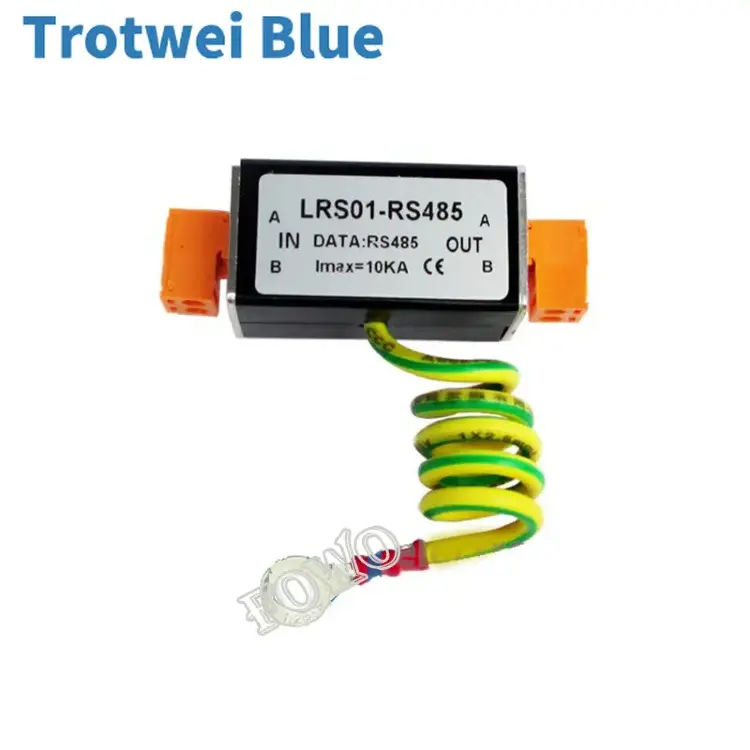

Грозозащита RS485 для видеонаблюдения и систем управления

Устройство защиты сигналов от перенапряжений и грозовых разрядов для линий RS485, видео и питания. Применяется в системах видеонаблюдения, умного дома и промышленной автоматике. Экранированный алюминиевый корпус, максимальный ток разряда 10 кА, время отклика менее 0,5 нс. Обеспечивает многоуровневую защиту оборудования с минимальными потерями сигнала

Описание

Основные особенности:

• Материал: экранированный алюминиевый сплав
• Большой ток разряда
• Многоуровневая защита
• Быстрый отклик и небольшие вносимые потери

Функции:
Применим для защиты видеосигнала, сигнала источника питания, телефонного и сетевого сигнала. Применяется для защиты сигнала данных в интеллектуальной системе управления и специальной линии DDN (например, сигнал RS485).

Технические характеристики:

• Функциональная защита: Устройство защиты данных Lightning
• Материал: алюминиевый сплав
• Потеря вставки: 0,3 дБ
• Время отклика: <0,5 нс
• Рабочая температура: -60°C до +190°C
• Максимальный ток разряда: 10 кА
• Размер: 48×25×25 мм
• Рабочее напряжение: 5 В
• Ограниченное напряжение: 8,8 В

Установка и обслуживание:
Один конец входного сигнала подключается к значит концу, в то время как другой конец входного сигнала соединяется с линией передачи; конец выхода соединен с оборудованием. Устройство защиты подключается последовательно на конце оборудования источника вывода сигнала и на входе защищаемого оборудования. Направляющий провод заземления надежно соединен с шиной заземления или молниезащитной системой. Для защитного устройства не требуется специальное обслуживание; немедленно замените его в случае повреждения высоким напряжением или молнией.

Комплектация: 1 х протектор
