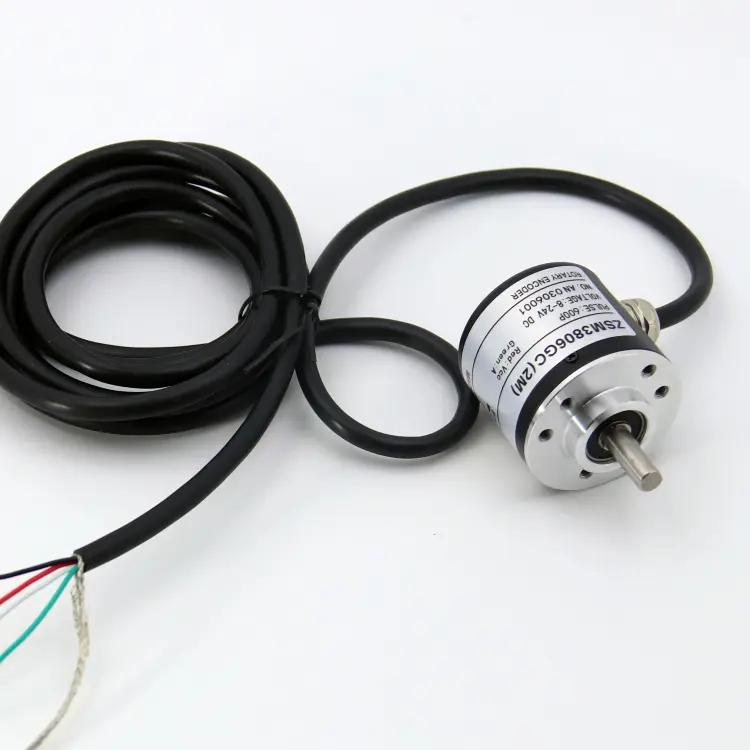

Фотоэлектрический инкрементный поворотный энкодер AB 2-фазный NPN 100-600P

О товаре

Оптический поворотный энкодер для измерения скорости вращения, угла и ускорения. Имеет 2-фазный выход с открытым коллектором NPN, работает от напряжения DC8-24V. Максимальная механическая скорость 5000 об/мин, частота реагирования 0–20 кГц. Применяется в системах автоматического контроля, измерении смещения и длины, а также в робототехнике и промышленной автоматизации

Описание

Фотоэлектрический инкрементный поворотный энкодер с 2-фазным AB выходом и типом выхода открытого коллектора NPN.

Технические параметры:

Источник питания: DC 8–24 В
Вал: 6×13 мм
Размер: 38×35,5 мм
Выход: AB 2-фазный выход прямоугольной ортогональной импульсной схемы
Максимальная механическая скорость: 5000 об./мин
Частота реагирования: 0–20 кГц
Длина кабеля: 1,5 метра

Проводка:

Зеленый провод = фаза A
Белый провод = фаза B
Красный провод = Vcc питание +
Черный провод = GND

Важное предупреждение: AB 2-фазный выход должен быть подключен напрямую к VCC, в противном случае может произойти сгорание выходного транзистора. Разные партии могут не иметь терминалов.

Применение:
Используется для измерения скорости вращения, угла и ускорения объекта, а также для измерения длины. Подходит для интеллектуального контроля различных измерений смещения, автоматических гильотинных машин для резки кожи и материалов фиксированной длины, контроля длины резаной стали, измерения высоты, гоночных роботов для студентов.

Комплектация:

1 шт. инкрементный поворотный энкодер

Характеристики

Источник питания	DC 8–24 В
Диаметр вала	6×13 мм
Размеры	38×35,5 мм
Тип выхода	AB 2-фазный, открытый коллектор NPN
Максимальная механическая скорость	5000 об./мин
Частота реагирования	0–20 кГц
Длина кабеля	1,5 м
Материал	Алюминиевый сплав
Происхождение	Китай
Вес	0.250 кг
