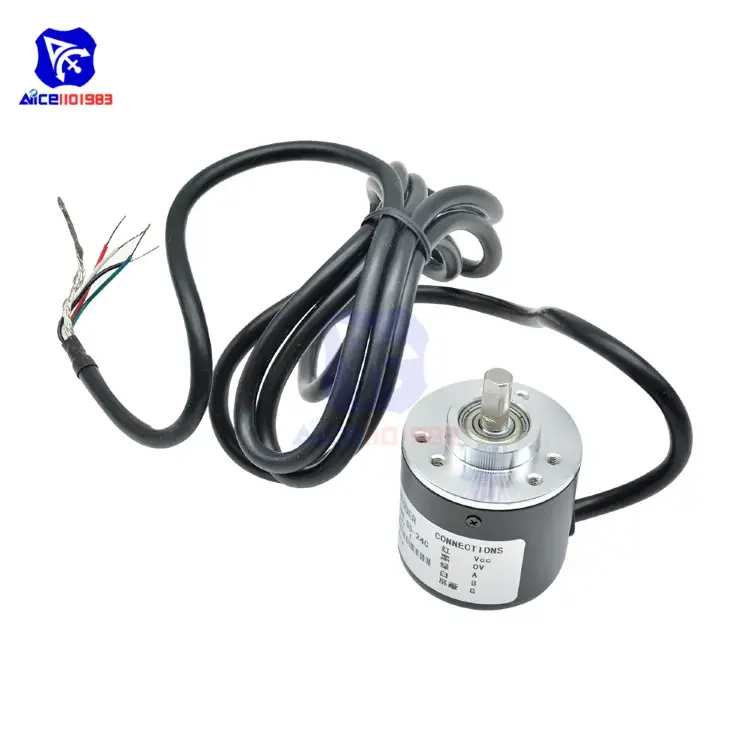

Фотоэлектрический инкрементный энкодер 360/600 P/R AB двухфазный 6 мм вал 5-24В

Фотоэлектрический поворотный энкодер с двухфазным выходом AB для измерения угла поворота и скорости вращения. Поддерживает разрешение 360 или 600 импульсов на оборот с возможностью удвоения частоты до 1440 или 2400 импульсов соответственно. Подходит для применения в системах автоматического управления, измерении длины и контроле скорости, с рабочим диапазоном 5-24В DC

Описание

Фотоэлектрический инкрементный энкодер с двумя вариантами разрешения:

• 600 P/R (однофазный режим: 600 импульсов/оборот, двухфазный режим: 2400 импульсов/оборот благодаря учету 4 частот)
• 360 P/R (однофазный режим: 360 импульсов/оборот, двухфазный режим: 1440 импульсов/оборот благодаря учету 4 частот)

Технические характеристики:

Источник питания: 5-24 В постоянного тока

Вал: 6×13 мм

Размеры: 38×35,5 мм

Выход: AB двухфазный выход прямоугольной ортогональной импульсной схемы, выход типа NPN открытого коллектора

Максимальная механическая скорость: 5000 об/мин

Частота отклика: 0-20 кГц

Длина кабеля: 1,5 метр

Подключение:

• Зеленый провод — фаза A
• Белый провод — фаза B
• Красный провод — питание Vcc (+)
• Черный провод — земля (V0)

Важное примечание: выход AB двухфазный не должен быть напрямую соединен с линией питания VCC, так как это может привести к сгоранию выходного транзистора. В связи с различиями партий некоторые модели могут не иметь установленного терминала.

Применение:

Энкодер предназначен для измерения скорости вращения, угла, ускорения объекта и измерения расстояния. Подходит для интеллектуального управления различными измерениями смещения, автоматических кожаных машин, автоматических гильотинных машин с фиксированной длиной, контроля длины резки стали, гражданского измерения роста на измерительных шкалах, робототехнических проектов студентов.

Комплектация:

• 1 фотоэлектрический инкрементный роторный энкодер
