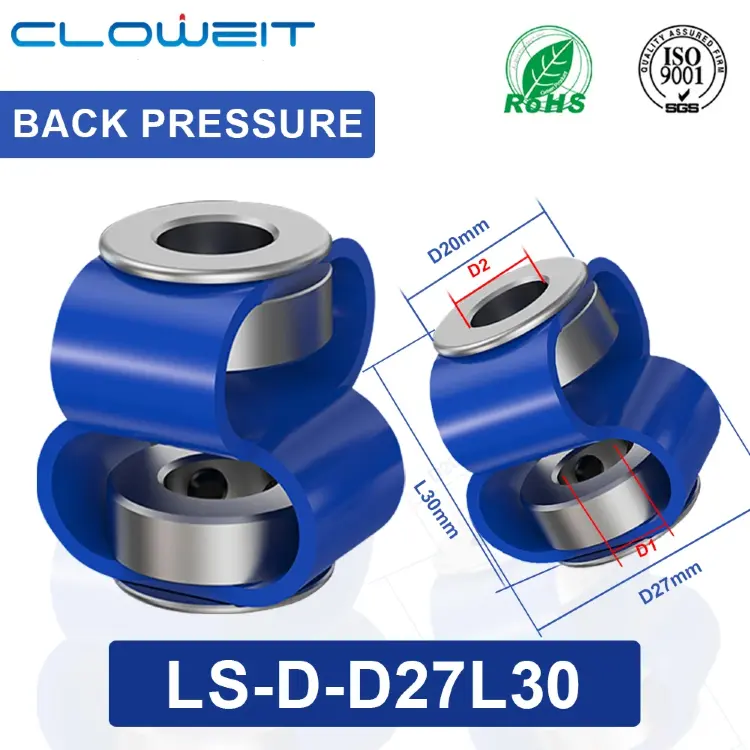

Cloweit LS гибкая муфта для энкодера D27 L30 алюминиевая обратного давления
О товаре
Гибкая муфта LS-D-D27L30 из алюминиевого сплава предназначена для соединения энкодеров и валов с компенсацией угловых и радиальных смещений. Двойная петля обратного давления обеспечивает надежное крепление при максимальном крутящем моменте до 0,6 Н·м и скорости вращения до 3000 об/мин. Регулируемые отверстия позволяют адаптировать муфту под различные диаметры валов от 4 до 11 мм. Идеальна для промышленной автоматизации, робототехники и измерительных систем
Описание
После выбора длины корпуса и наружного диаметра необходимо оставить сообщение о размере внутреннего отверстия, это очень важно!!!
Тип напальчник с обратным давлением
Размер отверстия с одной стороны можно указать (D1): 3/4/5/6/7/8 мм
Размер отверстия с другой стороны можно указать (D2): 3/4/5/6/7/8 мм
Пример: LS-D-D23L24(2JAW)D1:3 D2:8
Характеристики
| Номер модели | LS-D-D27L30 |
| Материал | Алюминиевый сплав, пластик TPU |
| Тип муфты | Гибкая |
| Структура | Универсальная |
| Применение | Энкодер |
| Установка | Установочный винт |
| Технические характеристики | |
|---|---|
| Наружный диаметр D | 20 мм |
| Длина L | 30 мм |
| Размер отверстия D1-D2 | 4-11 мм |
| Размер винта M | M4 |
| Момент затяжки винта | 4,9 Н·м |
| Производительность | |
| Номинальный момент | 0,3 Н·м |
| Максимальный момент | 0,6 Н·м |
| Максимальная скорость | 3000 об/мин |
| Момент инерции | 1,8×10⁻⁶ кг·м² |
| Допустимое параллельное смещение | 1,5 мм |
| Допустимое угловое смещение | 6° |
| Вес | 35 г |
| Происхождение | Китай |
| Сертификация | RoHS |
| Особенность 1 | Твердое анодирование |
| Особенность 2 | Низкий момент инерции |
| Особенность 3 | Поглощает прогиб, эксцентриситет и осевое движение |
Категории: Датчики и энкодеры
