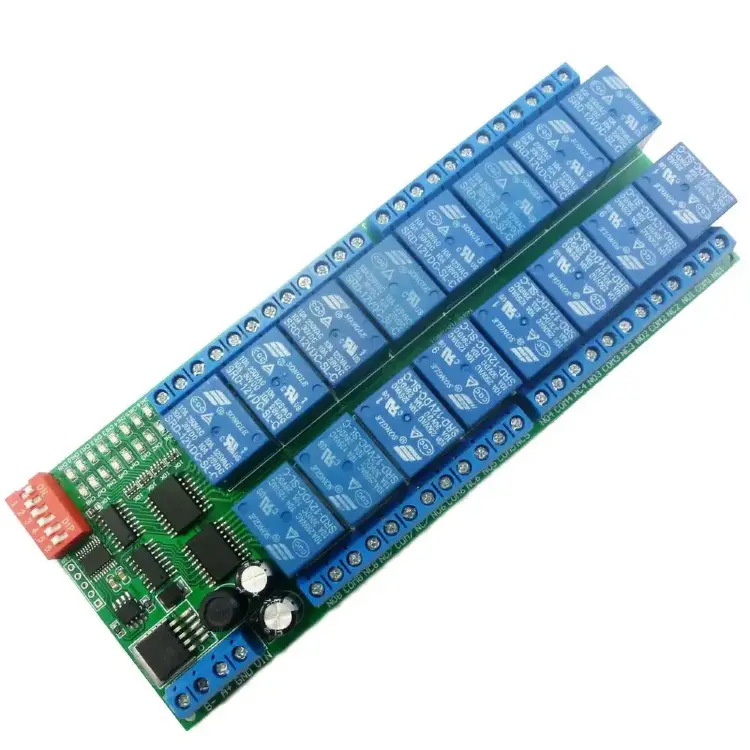

16-канальный релейный модуль DC 12V RS485 Modbus RTU для ПЛК и автоматизации

16-канальная релейная плата с поддержкой Modbus RTU для дистанционного управления промышленными устройствами. Модуль работает от напряжения 12В постоянного тока и позволяет управлять двигателями, камерами, светодиодным оборудованием и другими приборами через интерфейс RS485. Поддерживает 6 команд управления: открытие, закрытие, мгновенное включение, самоблокировка, интерлок и задержка (до 255 секунд). Может управлять до 64 параллельными устройствами и совместим с ПЛК, систем автоматизации и домашних сетей

Описание

Питание: источник постоянного тока 12 В.

Ток реле: режим ожидания (все реле закрыто) 12 мА, 1 реле открыто 40 мА, 2 реле открыто 67 мА, 3 реле открыто 95 мА, 4 реле открыто 121 мА, 5 реле открыто 147 мА, 6 реле открыто 173 мА, 7 реле открыто 198 мА, 8 реле открыто 223 мА.

Команды управления: «Открытие», «Закрытие», «Мгновенный», «Самоблокирующий», «Интерлок», «Задержка» (6 команд).

Протокол: соответствие MODBUS RTU.

Задержка: под командой «Задержка» максимальная задержка составляет 255 секунд.

Управление: команды MODBUS могут быть введены через последовательный HyperTerminal (последовательный помощник) или «Modbus Poll».

Поддержка устройств: в режиме команды MODBUS может поддерживать до 64 параллельных устройств.

Размеры: 168×65×19 мм.

Вес: 218 г.

Максимальная нагрузка: 10 А / 250 В переменного тока, 10 А / 125 В переменного тока, 10 А / 30 В постоянного тока, 10 А / 28 В постоянного тока, 10 А / 12 В постоянного тока.

Применение:

• Автоматизированный промышленный ПЛК
• Умный дом, домашняя автоматизация
• PTZ камеры
• Мониторинг безопасности
• Системы идентификации
• Моторы с управлением вперед/назад

Схемы управления:

1. Схема управления 12 В постоянного тока: нагрузка может быть камерой, светодиодными фонарями, вентиляторами, двигателями и другим оборудованием 12 В постоянного тока.

2. Схема управления 1–110 В постоянного тока или 85–265 В переменного тока (примечание: если нагрузка не 12 В постоянного тока, требуется дополнительный источник питания 12 В постоянного тока): нагрузка может быть светодиодными фонарями, вентиляторами, моторами, люминесцентными фонарями, солнечными водонагревателями и другим оборудованием переменного/постоянного тока.

В комплект входит:

• 1 плата реле постоянного тока 12 В на 16 каналов RS485 Modbus RTU
