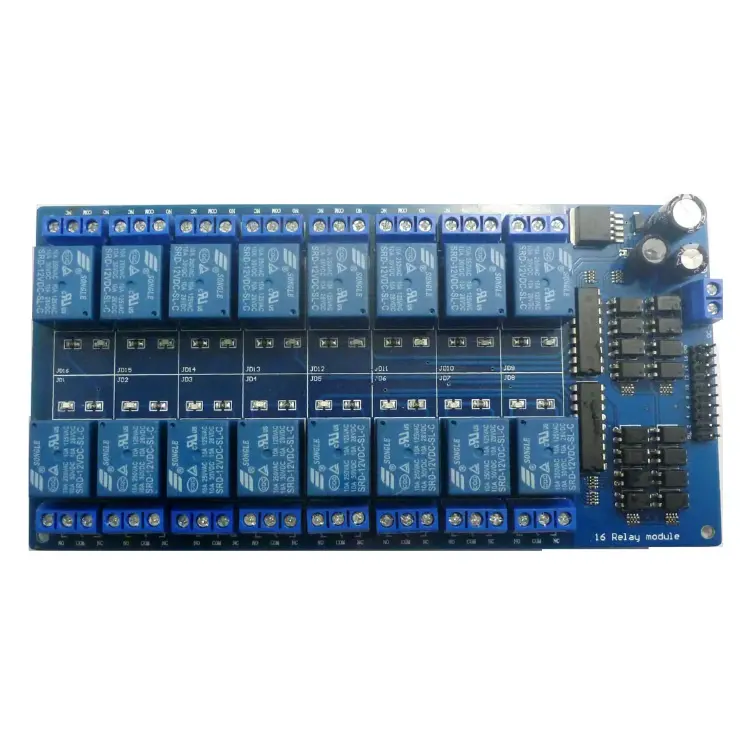

16-канальный модуль управления RS485 Modbus RTU NPN PNP 5-24В
О товаре
Многофункциональный релейный модуль с 16 каналами управления на базе RS485. Поддерживает протоколы Modbus RTU и AT-команды с автоматическим распознаванием. Работает с напряжением 5-24В постоянного тока и имеет двойной интерфейс RS485 и RS232 (TTL) для гибкой интеграции в системы автоматизации
Описание
16-канальная многофункциональная плата управления RS485 для релейного модуля 1-16 каналов с входным напряжением 5-24В.
В комплект входит:
- 1 х 5В 16-канальная многофункциональная плата управления RS485 для релейного модуля 1-16 каналов с входным напряжением 5-24В
Характеристики:
- Рабочее напряжение: 5 В постоянного тока
- Рабочий ток: 11-15 мА
- 6 команд: открыть, закрыть, мгновенный, самоблокировка, блокировка, задержка
- Два режима управления инструкциями: AT-команда и MODBUS-команда
- Под командой AT максимальная задержка составляет 9999 секунд
- Под командой MODBUS максимальная задержка составляет 255 секунд
- AT-команды можно вводить через последовательный HyperTerminal (последовательный помощник)
- Команды MODBUS можно выполнять через последовательный HyperTerminal (последовательный помощник) или через «Modbus Poll»
- Автоматическое распознавание двух видов команд, нет необходимости переключаться
- В режиме команд MODBUS может поддерживать до 247 устройств параллельно
- Двойной интерфейс шины RS485 и RS232 (TTL)
- 16 выходных управляющих контактов, уровень TTL 5 В, низкий уровень (по умолчанию) / высокий уровень выхода
- Размер: 40 × 30 × 22 мм (версия A); 40 × 30 × 11,5 мм (версия B)
- Вес: 9,2 г (версия A); 6,2 г (версия B)
Примечание. Релейную плату необходимо приобретать отдельно или готовить самостоятельно.
Применение:
- Автоматизированная промышленная ПЛК
- 5В 12В 24В 1-16-канальный релейный модуль
- Умный дом, автоматизация дома
- Система идентификации
- Мотор ВП и НП
- Управление PTZ-камерой видеонаблюдения
- Система безопасности
- Светодиодный матричный экран
- RS485 дистанционное управление
- Самодельная электроника
Режимы управления:
1. Режим AT-команд: в этом режиме можно управлять реле с помощью простых AT-команд через последовательный HyperTerminal (последовательный помощник). Время задержки в режиме AT-команд: до 9999 секунд
2. Режим управления MODBUS: управление через последовательный HyperTerminal (требуется вручную добавлять CRC), управление с помощью программного обеспечения Modbus Poll (программа автоматически добавляет CRC), управление процессами с помощью ПЛК или микроконтроллера (MCU). Может управлять 1-16 каналами релейного модуля на 5В/6В/9В/12В/24В. С интерфейсом RS485 и интерфейсом RS232 (TTL) (рекомендуется удалить чип SP485).
Идентификация версии:
- Версия A для легкой установки в существующие релейные платы
- Версия B для удобной интеграции пользовательских печатных плат
Программное обеспечение для тестирования:
- Серийный HyperTerminal
- Modbus Poll
Характеристики
| Электрические характеристики | |
|---|---|
| Напряжение питания | DC 5V |
| Рабочий ток | 11-15 мА |
| Ток в режиме ожидания | 13 мА |
| Рассеиваемая мощность | 0,5 Вт |
| Интерфейсы | |
| Интерфейс шины | RS485/RS232 (TTL) |
| Функциональность | |
| Количество каналов управления | 16 |
| Режимы управления | AT-команда и MODBUS-команда |
| Максимальная задержка (AT-команда) | 9999 секунд |
| Максимальная задержка (MODBUS) | 255 секунд |
| Поддержка устройств в режиме MODBUS | до 247 |
| Физические характеристики | |
| Размер (версия A) | 40 × 30 × 22 мм |
| Размер (версия B) | 40 × 30 × 11,5 мм |
| Вес (версия A) | 9,2 г |
| Вес (версия B) | 6,2 г |
| Условия эксплуатации | |
| Рабочая температура | -40…+85 °C |
| Характеристики | |
| Бренд | eletechsup |
| Происхождение | Китай |
| Тип | Логические микросхемы |
| Корпус | DIP |
| Приложение | Компьютер |
| Химическое вещество повышенной опасности | Нет |
